JBL EON-615 review

Τετάρτη, 1 Ιουλίου 2020

11:26 μμ



Μία εσωτερική ματιά στο best seller ηχείο της JBL EON-615.

JBL Eon 615



ΣΥΝΤΟΜΗ ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΤΟΥ ΗΧΕΙΟΥ.

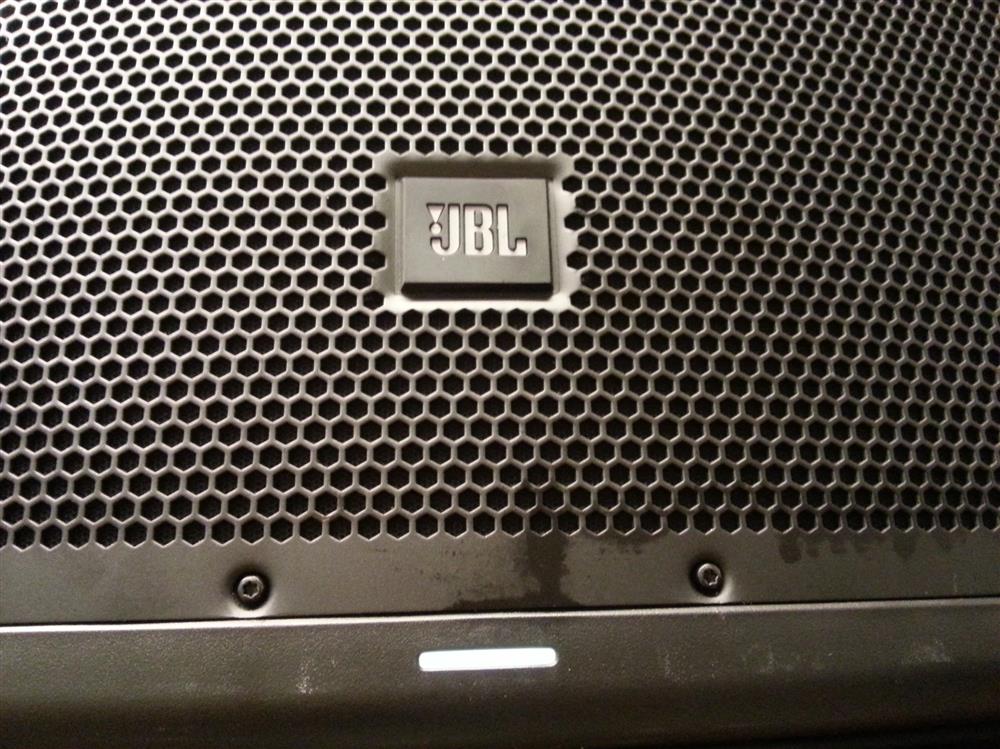

Ένδειξη λειτουργίας στο μπροστινό μέρος του ηχείου με LED.

JBL EON 615 LED

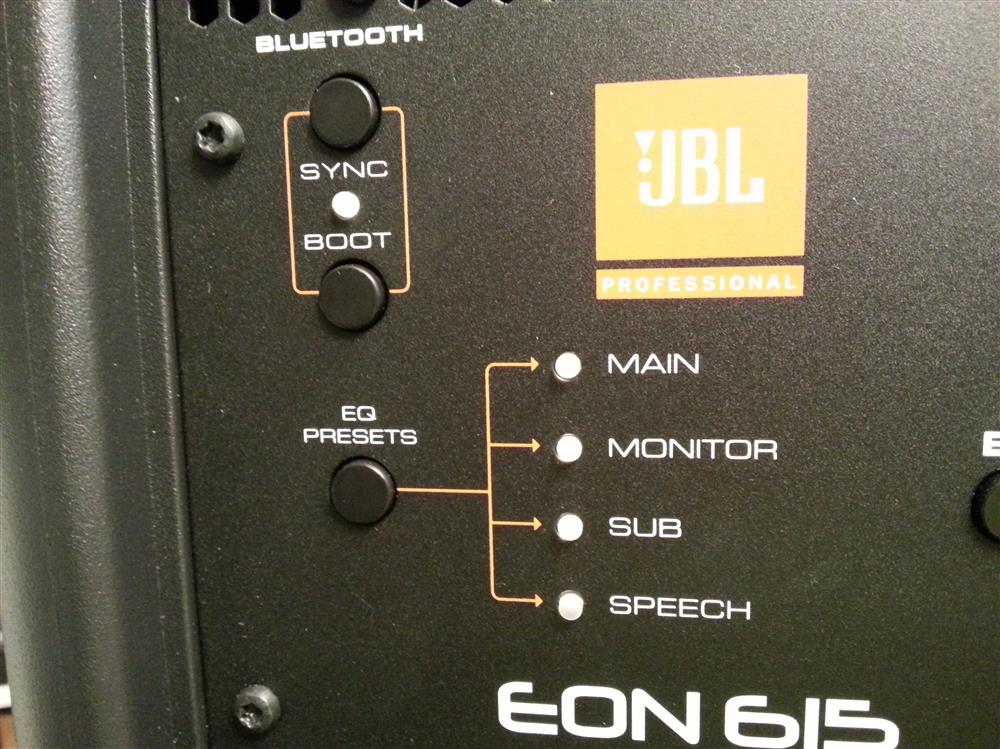

Δυνατότητα σύνδεσης με bluetooth για ρυθμίσεις με το app της JBL, EONConnect. Προσοχή, δεν κάνει audio streaming, αλλά μόνο έλεγχο του εσωτερικού dsp. Μπορούμε να ελέγξουμε eq, presets, 3 parametric eqs & delayline. Τα πλήκτρα sync & boot χρησιμοποιούνται για να γίνει pair μέσω bluetooth με φορητή συσκευή για τον έλεγχο των ρυθμίσεων του JBL Eon 615.



Η πίσω πλευρά του JBL Eon 615 διαθέτει έτοιμα eq presets σε κουμπιά για αντίστοιχη χρήση. Main, επιλογή για χρήση ως ηχείο με πλήρες φάσμα συχνοτήτων, Monitor επιλογή για χρήση ως ηχείο monitor στο έδαφος, Sub επιλογή λειτουργίας για χρήση με subwoofer, οπότε μειώνονται οι χαμηλές συχνότητες για να αναλάβει το subwoofer την αναπαραγωγή τους, και τέλος Speech, eq preset για χρήση του ηχείου μόνο με ομιλία. Στο τέλος του άρθρου μπορείτε να δείτε τις μετρήσεις απόκρισης συχνότητας για την κάθε επιλογή τρόπου λειτουργίας.



EQ presets

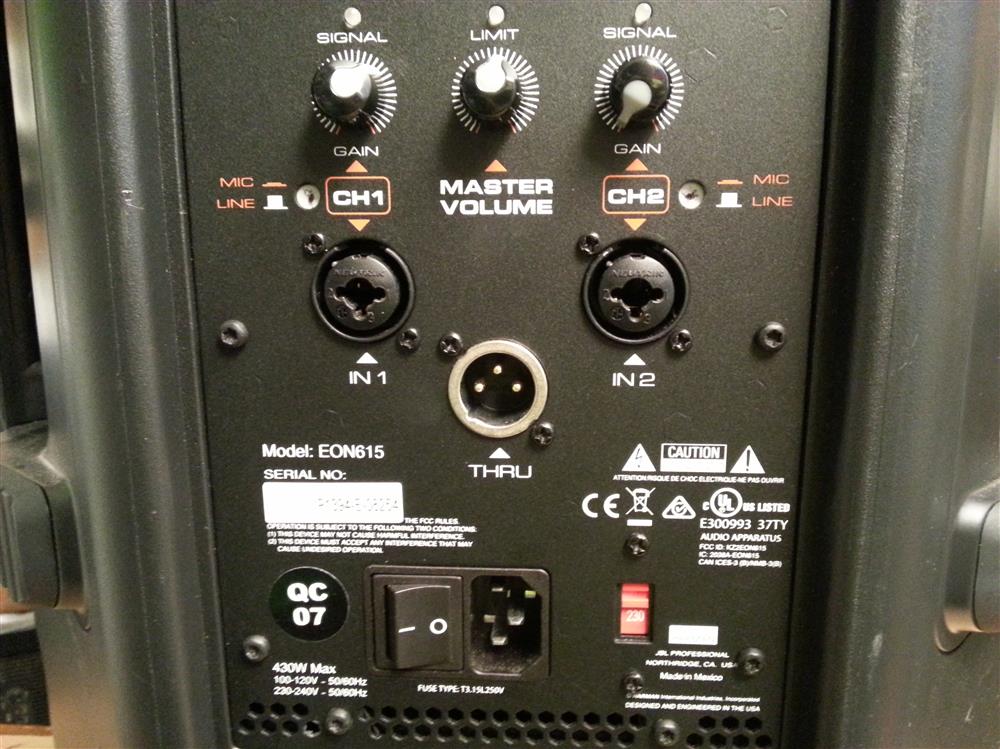

Διαθέτει 2 εισόδους με XLR combo με διακόπτη επιλογής line ή mic (μικρόφωνο) σε κάθε είσοδο, επιλογή έντασης για την κάθε είσοδο και στο κέντρο την γενική ένταση master.Υπάρχει η δυνατότητα παράλληλης σύνδεση άλλου αυτοενισχυόμενου ηχείο από την έξοδο XLR αρσενικό thru. Υπάρχουν επίσης ενδεικτικά led παρουσιάς σήματος ήχου στην κάθε είσοδο και ενδεικτικό led limit ενεργοποίησης προστασίας limiter (περιοριστής σήματος) στην περίπτωση που ξεπεραστούν τα όρια λειτουργίας του ηχείου.

Eon 615 Inputs

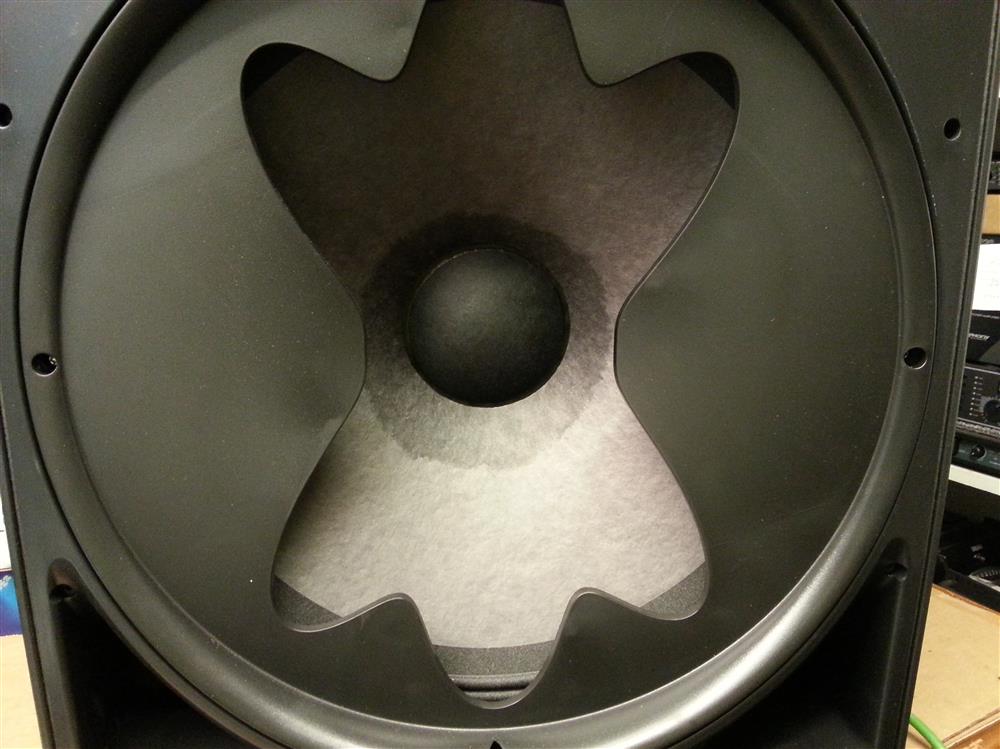

Η JBL ενσωματώνει τεχνολογία waveguide μπροστά από το μεγάφωνο για διόρθωση φάσης και καλύτερη ομοιογενή διασπορά των μεσαίων συχνοτήτων.



JBL Eon 615 waveguide

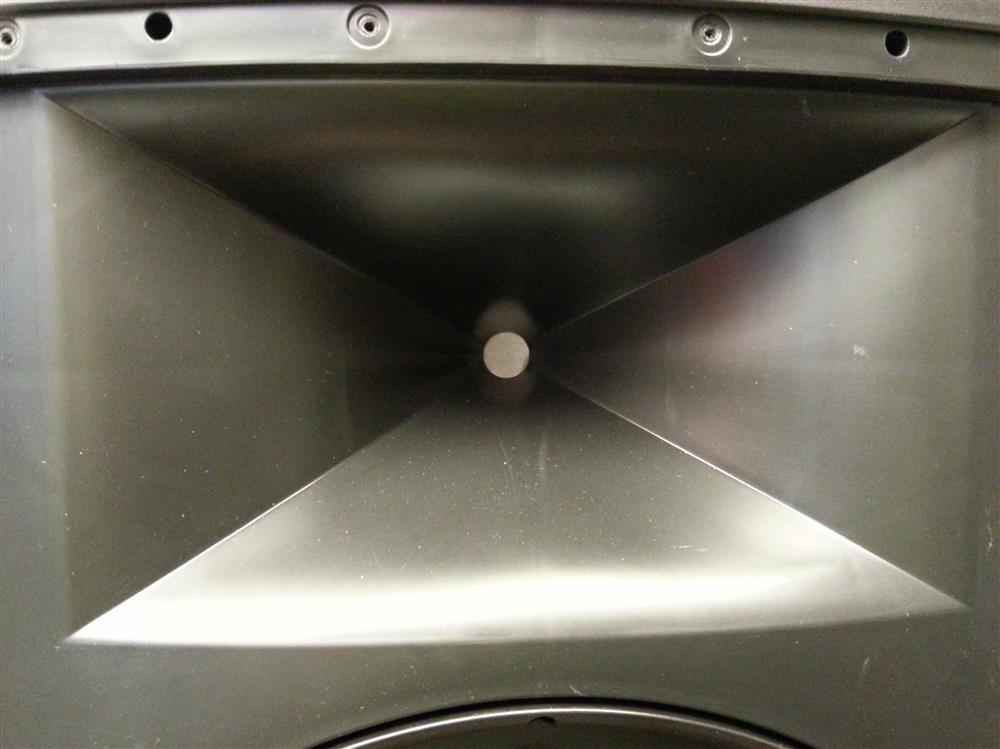

Η κόρνα είναι σε κλασσική χοάνη σταθερής κατευθυντικότητας.



JBL Eon 615 Driver

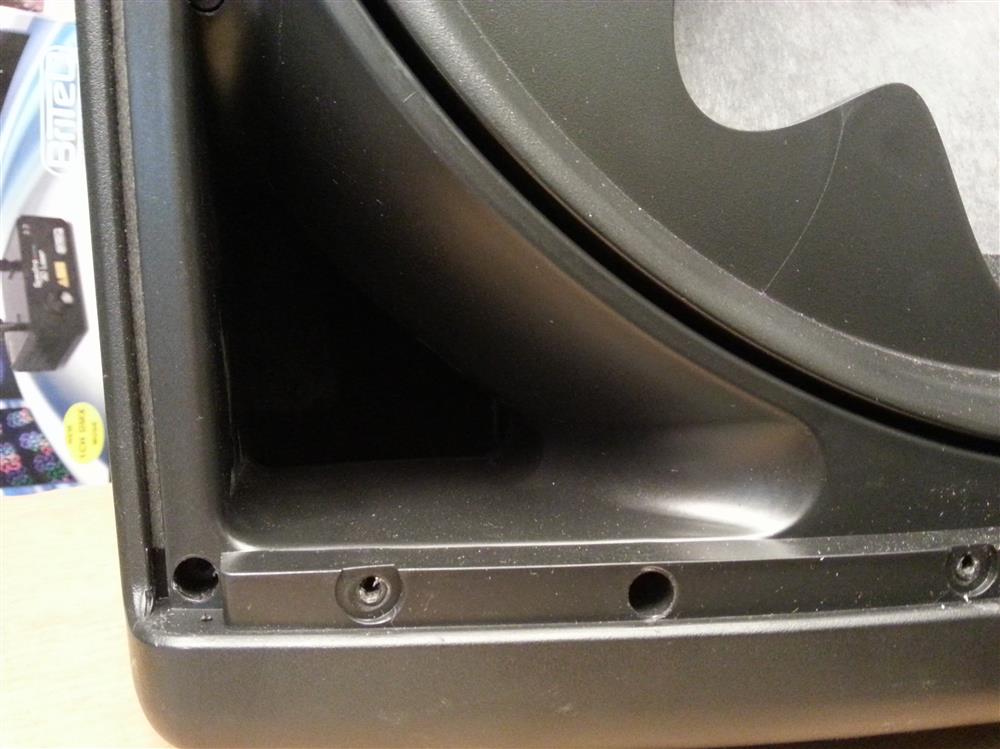

Τα bass reflex βρίσκονται στο κάτω μέρος του ηχείου.



Bass reflex

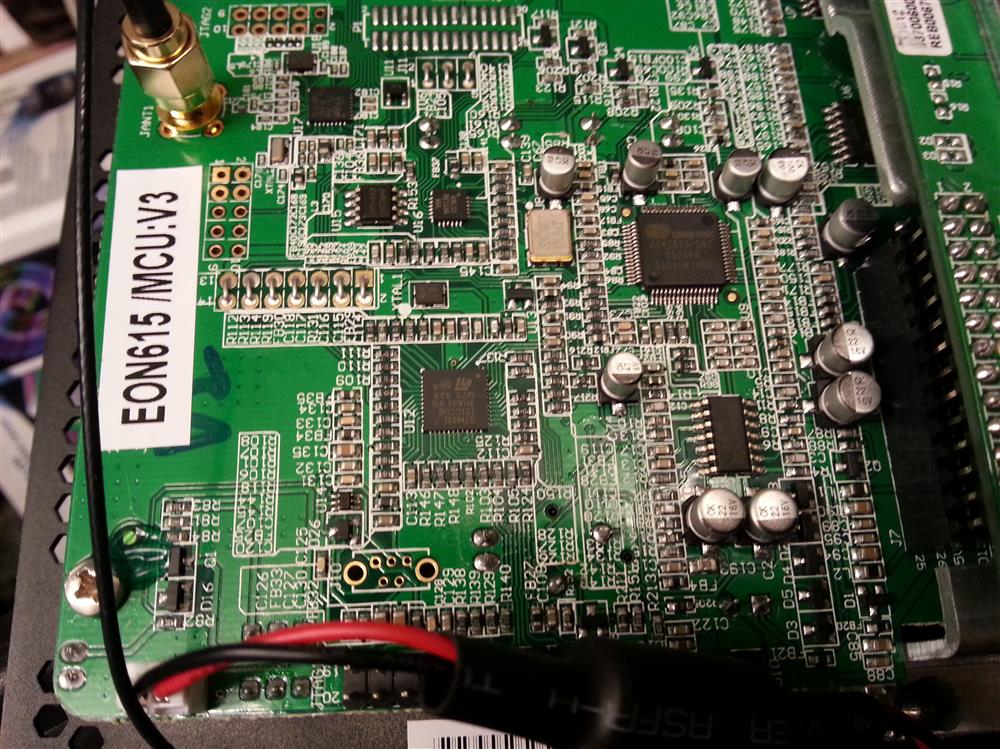

Εξετάζοντας το εσωτερικό των ηχείων παρατηρούμε την πολύ καλής ποιότητας εποξική πλακέτα διπλής όψης με υλικά επιφανειακής στήριξης smd. Ποιότητα όπως η JBL γνωρίζει.



EON 615 pcb

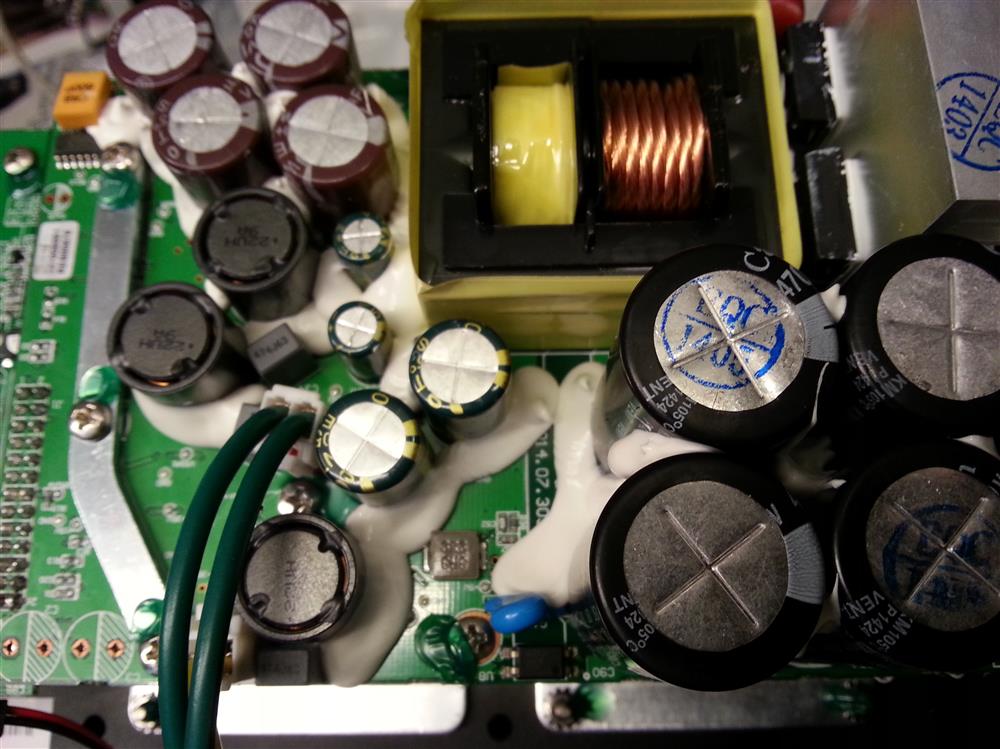

Τα παθητικά υλικά όπως πυκνωτές στην τροφοδοσία είναι τοποθετημένα με κόλλα οπότε με τις δονήσεις του μεγάφωνου διασφαλίζεται η μακροζωία των ακροδεκτών.



EON 615 condensers

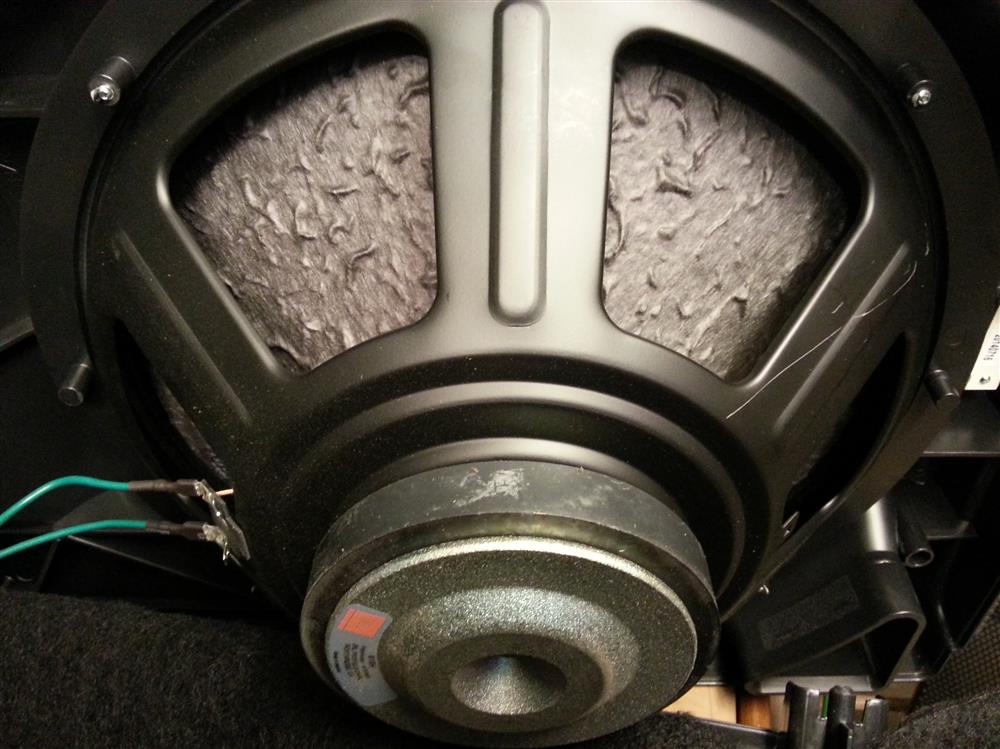

Εικόνα από το μεγάφωνο που "φοραέι" το EON-615 JBL. 4Ω.



 eon 615 woofer

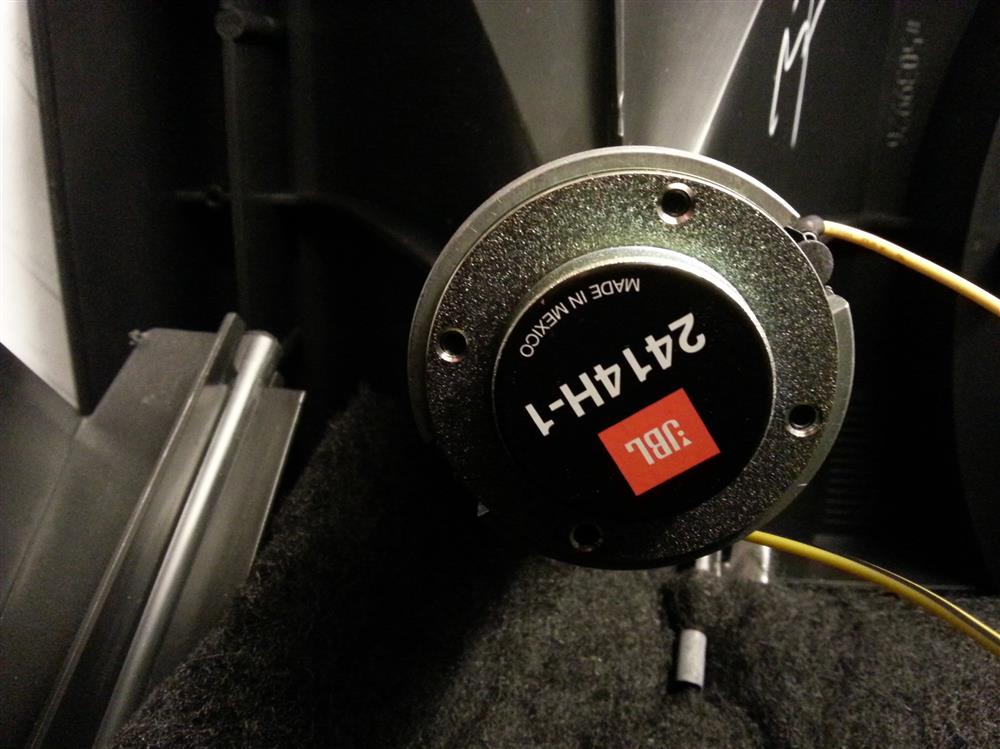

Το driver υψηλών συχνοτήτων του EON-615 JBL 2414H-1 είναι νεοδυμίου με αποτέλεσμα το πολύ χαμηλό βάρος.



Eon 615 driver



Ας δούμε και μερικές μετρήσεις.

Οι μετρήσεις είναι ενδεικτικές σε χώρο μη ανηχοϊκό.

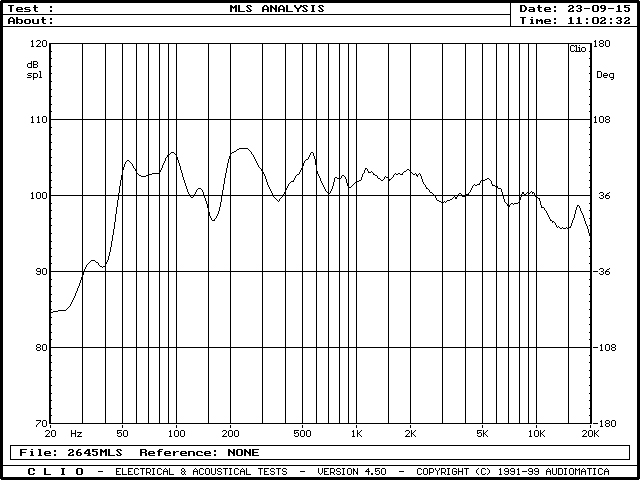

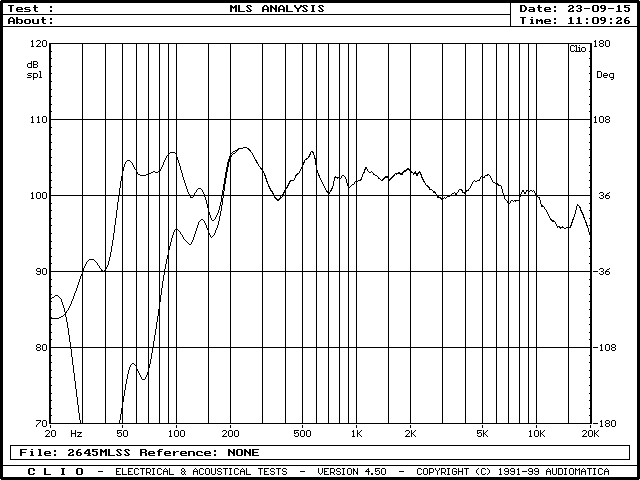

Απόκριση συχνότητας θέση eq preset MAIN - full range

 Frequency Response Main

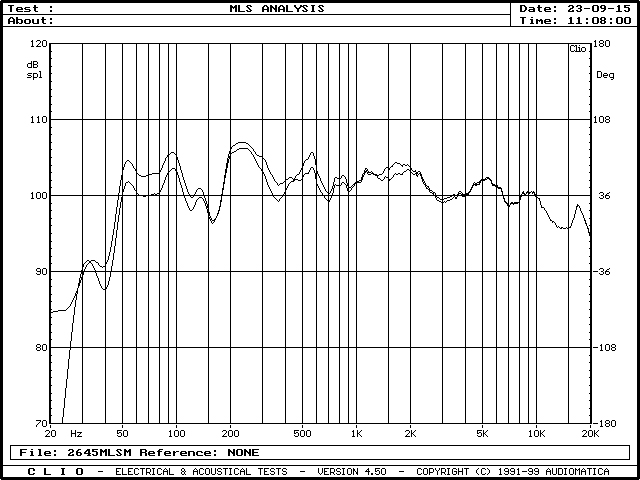

Απόκριση συχνότητας  (μέτρηση σε μη ανηχοϊκό χώρο) θέση eq preset MONITOR. Μέτρηση σε σύγκριση με την μέτρηση MAIN.

Frequency response Monitor

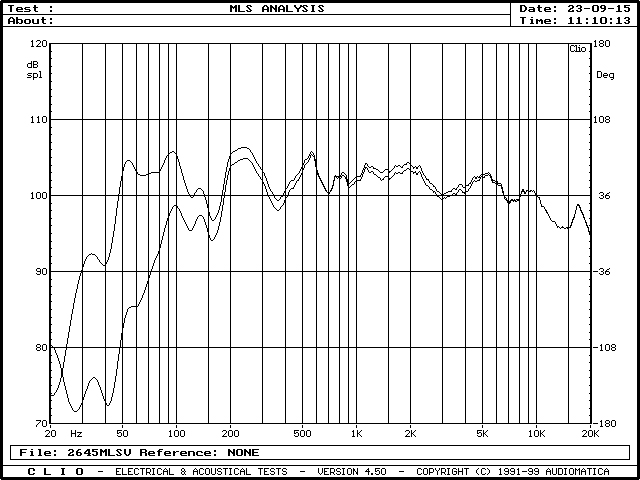

Απόκριση συχνότητας  (μέτρηση σε μη ανηχοϊκό χώρο) θέση eq preset SUB. Μέτρηση σε σύγκριση με την μέτρηση MAIN. Εμφανής η μείωση των χαμηλών συχνοτήτων.

Frequency Response Sub



Απόκριση συχνότητας  (μέτρηση σε μη ανηχοϊκό χώρο) θέση eq preset SPEECH. Μέτρηση σε σύγκριση με την μέτρηση MAIN. Εμφανής η μείωση των χαμηλών συχνοτήτων.

 Frequency Response Speech

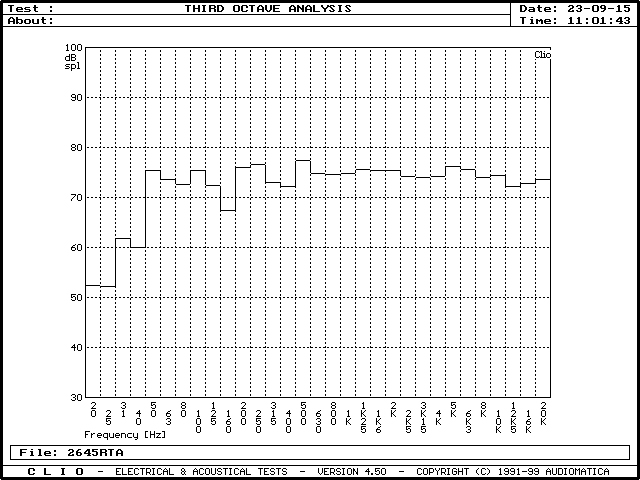

Μέτρηση με RTA analyzer. Πολύ γραμμική απόκριση συχνοτήτων.

RTA

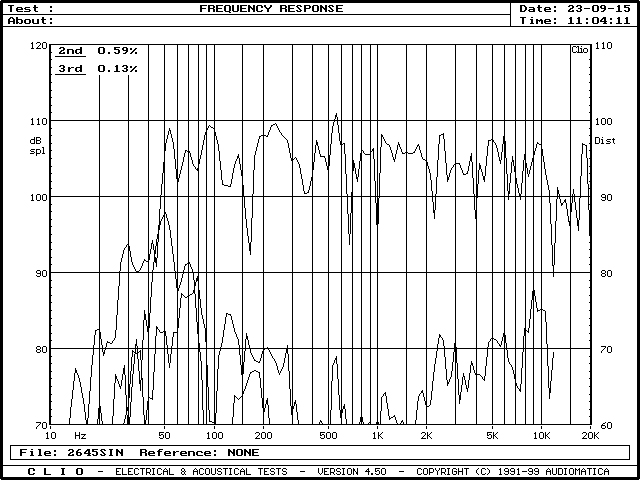

Μέτρηση παραμόρφωσης

Harmonic Distortion

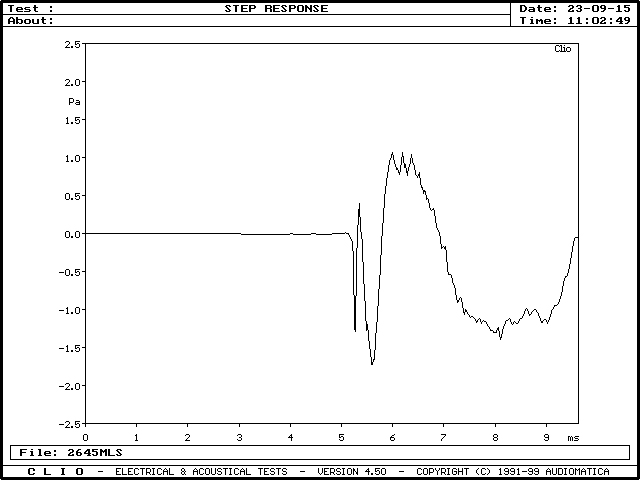

Και τέλος step response

Step Response
