Οδηγίες σωστής σύνδεσης Dimmer.
Η σωστή σύνδεση dimmer pack είναι η αρχή και το τέλος για την ορθή λειτουργία του, χωρίς προβλήματα στην διάρκεια ζωής των triac και την αποφυγή άμεσης καταστροφής αυτών.

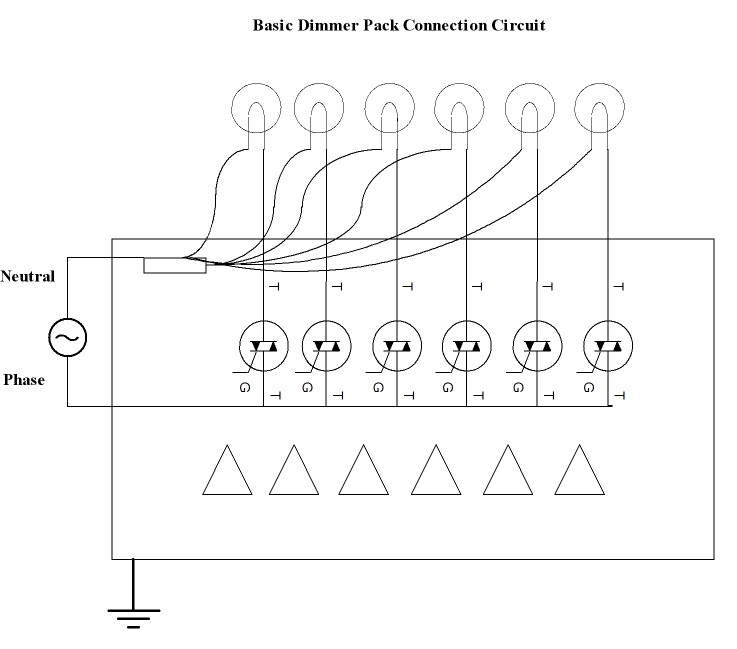

Προσέχουμε πάντα την ορθή σύνδεση της φάσης και του ουδετέρου-ιδίως στα μικρά dimmer/φωτορυθμικά, που έχουν στην παροχή τους φις σούκο. Πρέπει πάντα να έχουμε κατά νου το παρακάτω κύκλωμα.
Έστω ότι ενδιαφερόμαστε για ένα 6 κάναλο dimmer, τότε ο ουδέτερος είναι κοινός στις πρίζες στην έξοδο και δεν παρεμβάλλεται κανένα ηλεκτρονικό εξάρτημα από την παροχή έως την έξοδο. Η φάση πάντοτε πρέπει να περνάει μέσα από τα triac προς αποφυγή μπερδεμάτων, καψίματος των triac και ηλεκτροπληξίας στα φωτιστικά σώματα.

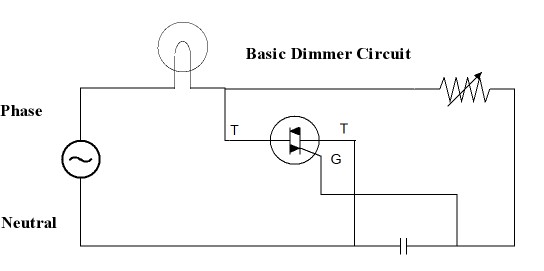

Στην περίπτωση που συνδέσουμε την φάση αντίστροφα τότε το dimmer θα λειτουργήσει. Όμως στην περίπτωση του dimmer pack με πολλά κανάλια και κοινή καλωδίωση ουδετέρου εσωτερικά, υπάρχει περίπτωση συνδέοντας την επιστροφή στον κοινό εσωτερικό ουδέτερο(συνήθως σε εξόδους dimmer με φις σουκο μη γνωρίζοντας την πολικότητα) να ανάβουν μόνιμα τα φωτιστικά μας παρακάμπτοντας το κύκλωμα με το triac. Επίσης μπορεί η φάση να μην διακόπτεται στο φωτιστικό με κίνδυνο ηλεκτροπληξίας!
Πρέπει να συνδέσουμε ξεχωριστά κυκλώματα στην έξοδο κάθε καναλιού του dimmer για την τροφοδοσία των φωτιστικών μας. Δηλαδή παίρνουμε από την έξοδο(πρίζα-κλέμα) του dimmer φάση ουδέτερο και γείωση από κάθε κανάλι για την τροφοδοσία group φωτιστικών σωμάτων ή μεμονωμένου φωτιστικού στο συγκεκριμένο κανάλι.
Η διανομή του ουδέτερου γίνεται μέσα στο dimmer pack. Αυτό σημαίνει οτι συνδέοντας τους ουδέτερους των φωτιστικών σε κόμβους (κοινοί ουδέτεροι), παρακάμπτεται η ράγα των ουδέτερων του dimmer μαζί με άλλες συσκευές, και έχει ως αποτέλεσμα την διανομή των παράσιτων του dimmer και των άλλων συσκευών σε όλη την εγκατάσταση και ιδίως στο ηχητικό σύστημα!
ΠΟΤΕ δεν ελέγχουμε επιστροφές ή άλλους αγωγούς στις εξόδους των καναλιών(πρίζες-κλέμες) του dimmer εάν δεν γνωρίζουμε ποιοί αγωγοί είναι φάσεις(επιστροφές) και ποιοί ουδέτεροι. Υπάρχει σοβαρός κίνδυνος καταστροφής του triac. Π.χ. βάζοντας στην έξοδο της φάσης ουδέτερο, βραχυκυκλώνουμε το triac με αποτέλεσμα την καταστροφή του. Το κανάλι δεν λειτουργεί και συνήθως λειτουργεί συνέχεια full on.
Πάντοτε γειώνουμε το dimmer και τα φωτιστικά σώματα για αποφυγή ηλεκτροπληξίας. Καλό θα ήταν για την καλύτερη ασφάλεια των υπαλλήλων και ανθρώπων στην περίπτωση αλλαγής λαμπτήρων, η προσθήκη ρελέ διαφυγής στην τροφοδοσία κάθε dimmer pack με προσοχή στο μήκος της παροχής για την αποφυγή της απρόσκοπτης πτώσης του. Σε αντίθετη περίπτωση, πάντοτε κλείνουμε το γενικό ασφαλοδιακόπτη παροχής του dimmer.
