Οι τεχνικοί του djshop σας κάνουν μια μικρή παρουσίαση της σειράς ATOM του Γαλλικού Οίκου Audiophony, επιλέγοντας το μεσαίο μοντέλο της σειράς ενεργών ηχείων ATOM 12A.

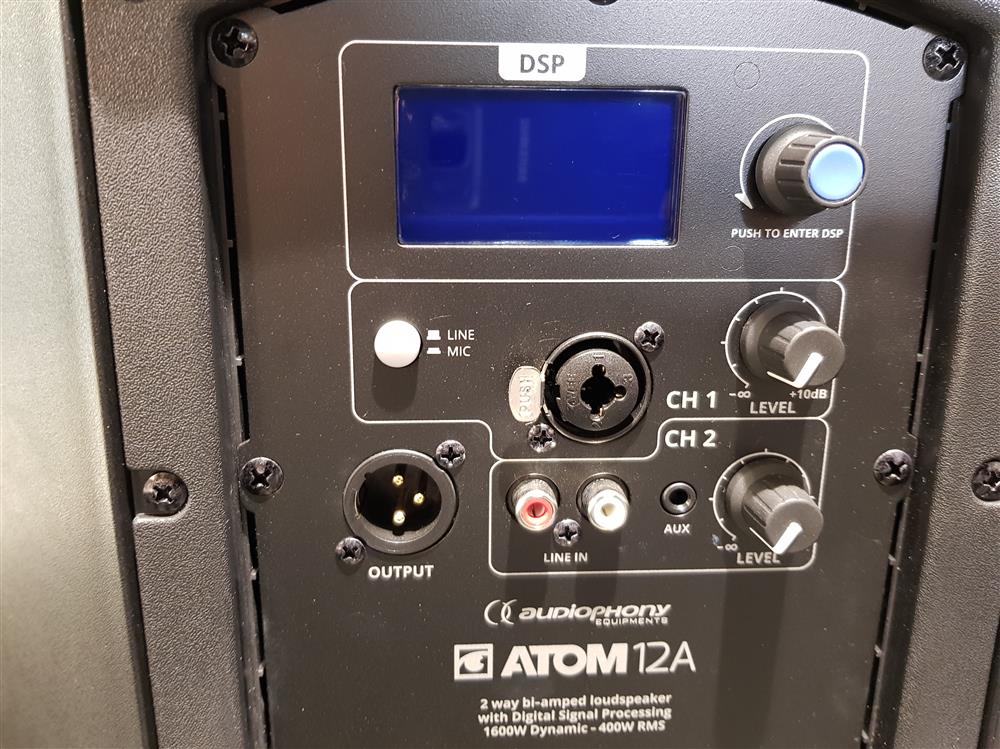

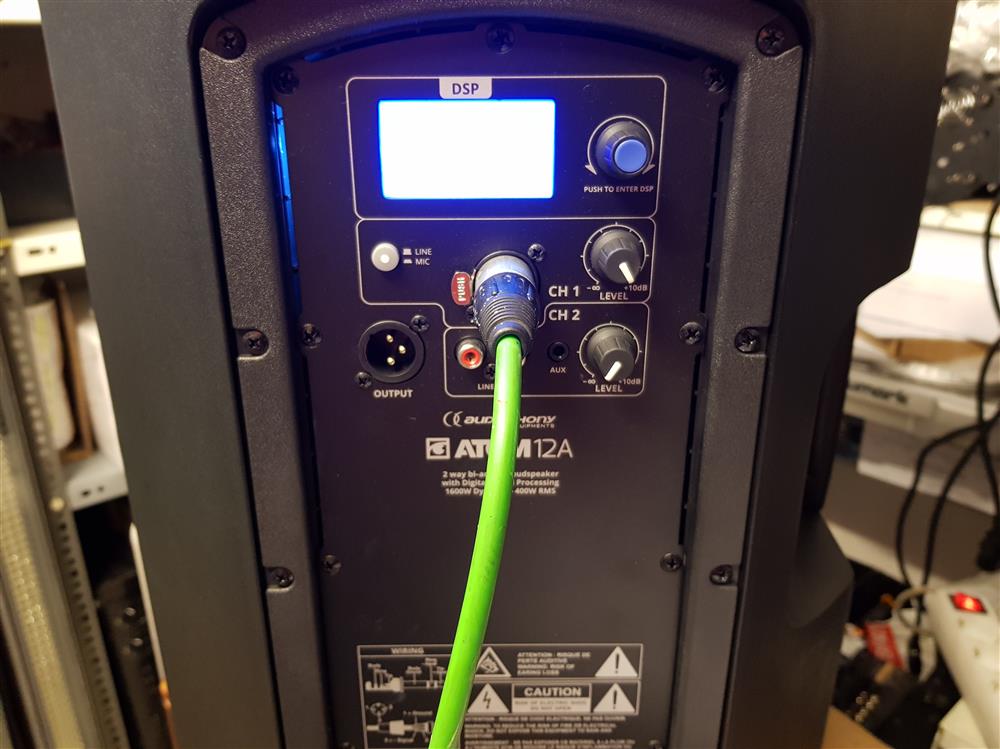

Παρατηρώντας την πίσω πλευρά του ηχείου, θα δει κανείς τις εισόδους του ηχείου. Πρόκειται για 2 εισόδους XLR & RCA για εύκολη και άμεση σύνδεση εξωτερικής πηγής.

Η είσοδος 1 δίνει την επιλογή mic/line, εποένως μπορεί να ο χρήστης - εγκαταστάτης να συνδέσει μικρόφωνο σε περιπτώσεις όπως αυτής που το ηχείο θα χρησιμοποιηθεί μόνο για ανακοινώσεις.

Επιπλέον, στην πίσω πλευρά υπάρχει μια οθόνη μέσω της οποίας γίνεται η ρύθμιση λειτουργιών του DSP με τη χρήση ειδικού περιστροφικού μπουτόν.

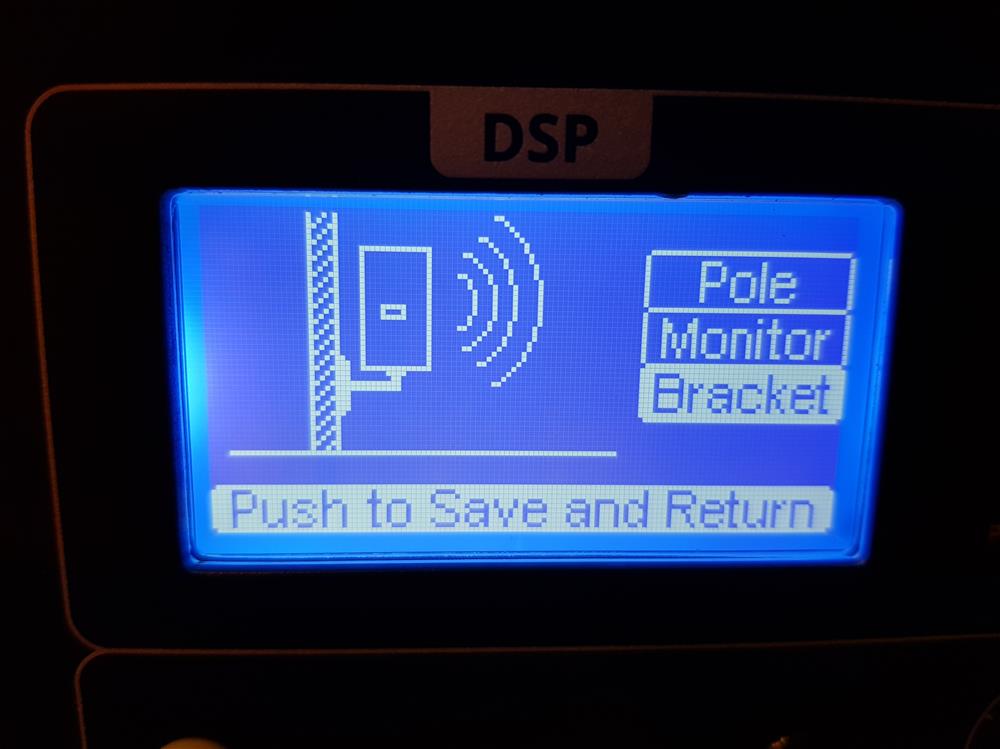

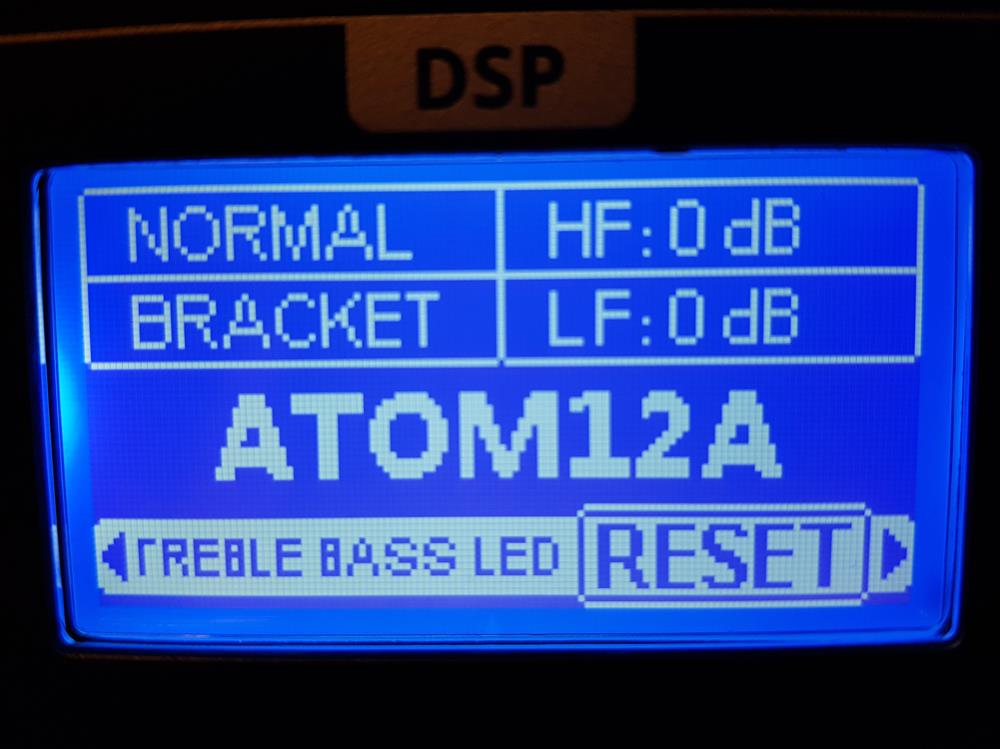

Με την ενεργοποίηση του ηχείου, ενεργοποιείται και η οθόνη στο πίσω μέρος, με ενδείξεις που αποτυπώνονται στην ακόλουθη εικόνα. Όπως μπορεί κανείς να παρατηρήσει στην οθόνη εμφανίζονται πληροφορίες, όπως: ο τρόπος λειτουργίας, η θέση του ηχείου, το μοντέλο του ηχείου, οι δυνατότητες επιλογής και ρύθμισης των υψηλών και χαμηλών συχνοτήτων - οι οποίες μπορούν να ρυθμιστούν με το όμορο περιστροφικό επιλογέα.

Η επιλογή των λειτουργιών είναι πάρα πολύ εύκολη και απλή.

Το DSP προσφέρει ρυθμίσεις ενίσχυσης χαμηλών και υψηλών συχνοτήτων βάση της θέσης τοποθέτησης του ηχείου.

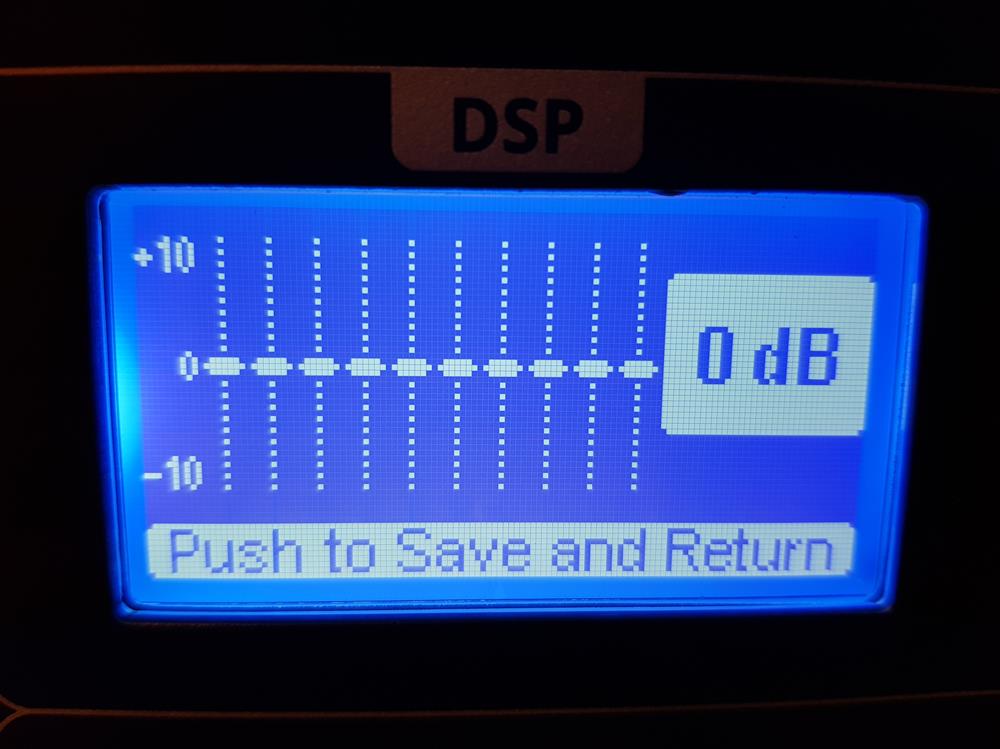

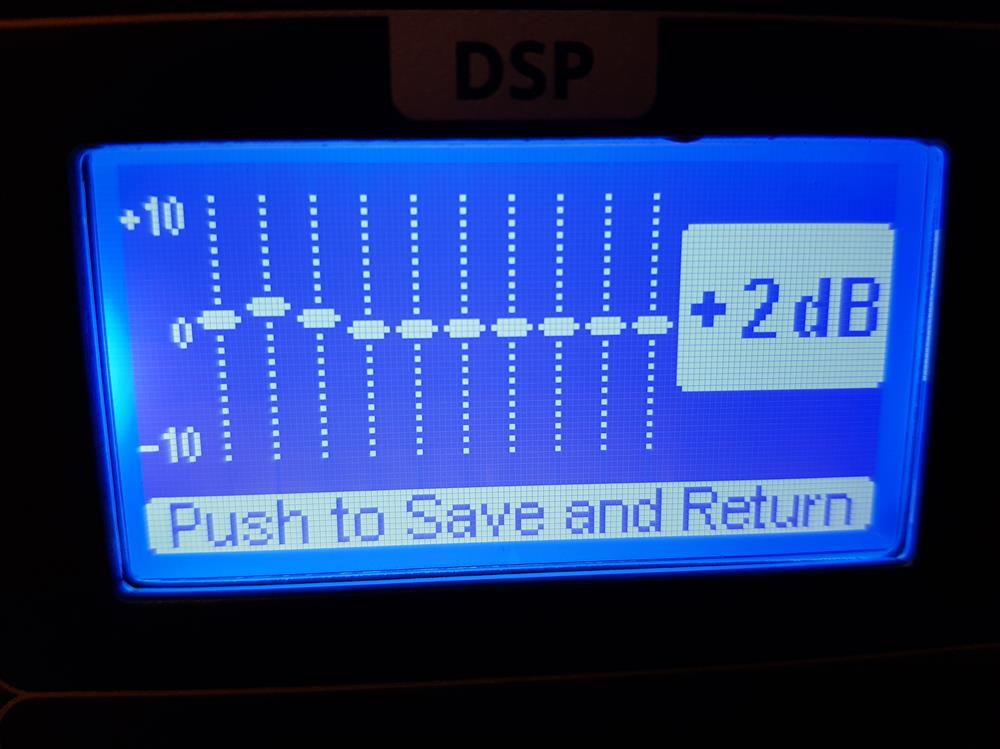

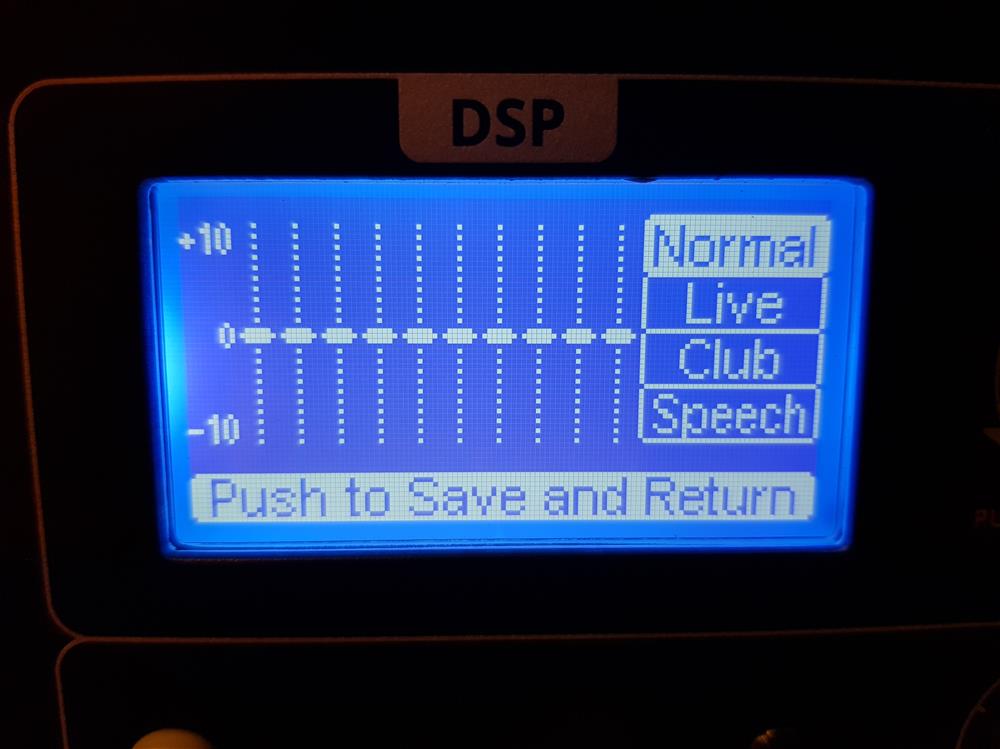

Επιπλέον, όπως φαίνεται και στην παρακάτω εικόνα προσφέρει έτοιμα preset equalizer στο γραφικό equalizer.

10 μπάντες για ρύθμιση του ήχου της αρεσκείας σας… +/-10dB

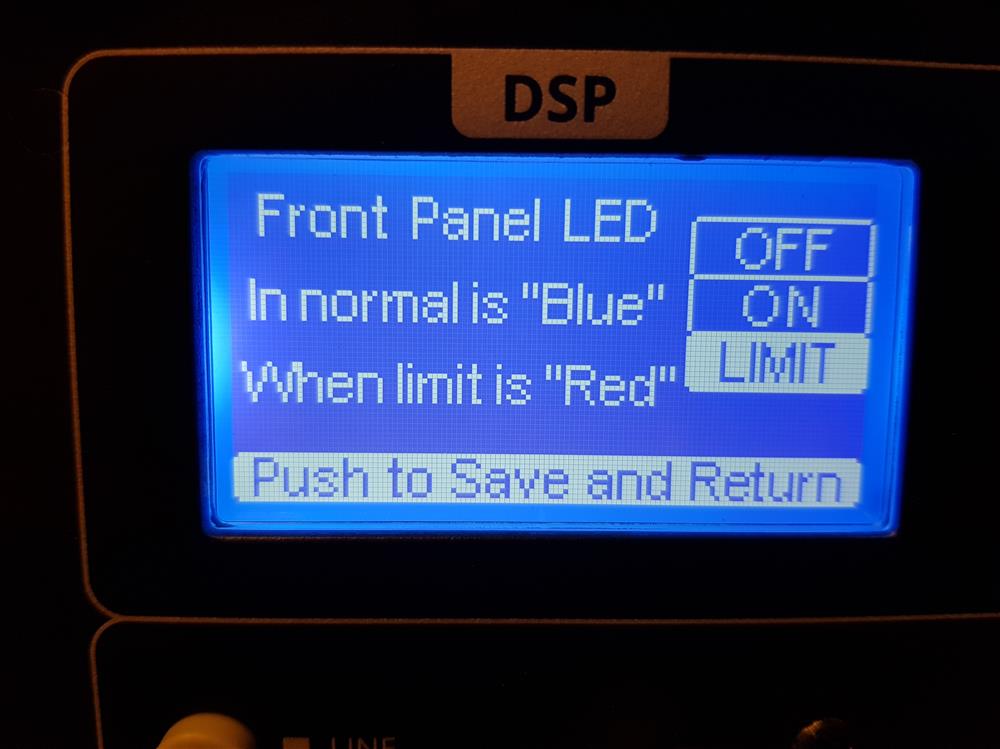

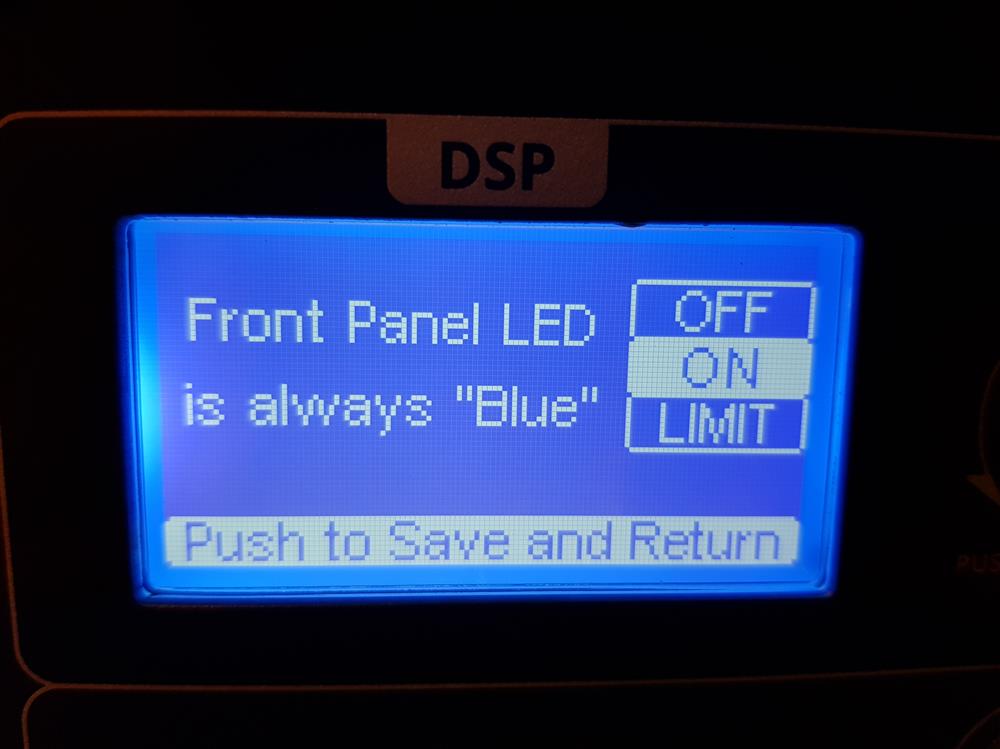

Τέλος, από το μενού της οθόνης υπάρχει η δυνατότητα ρύθμισης on/off του μπροστινού led ένδειξης λειτουργίας. Το συγκεκριμένο led μπορεί είτε να απενεργοποιηθεί, είτε να λειτουργήσει ως “alert” σε περίπτωση που το Limiter λειτουργεί πέρα των ορίων του.

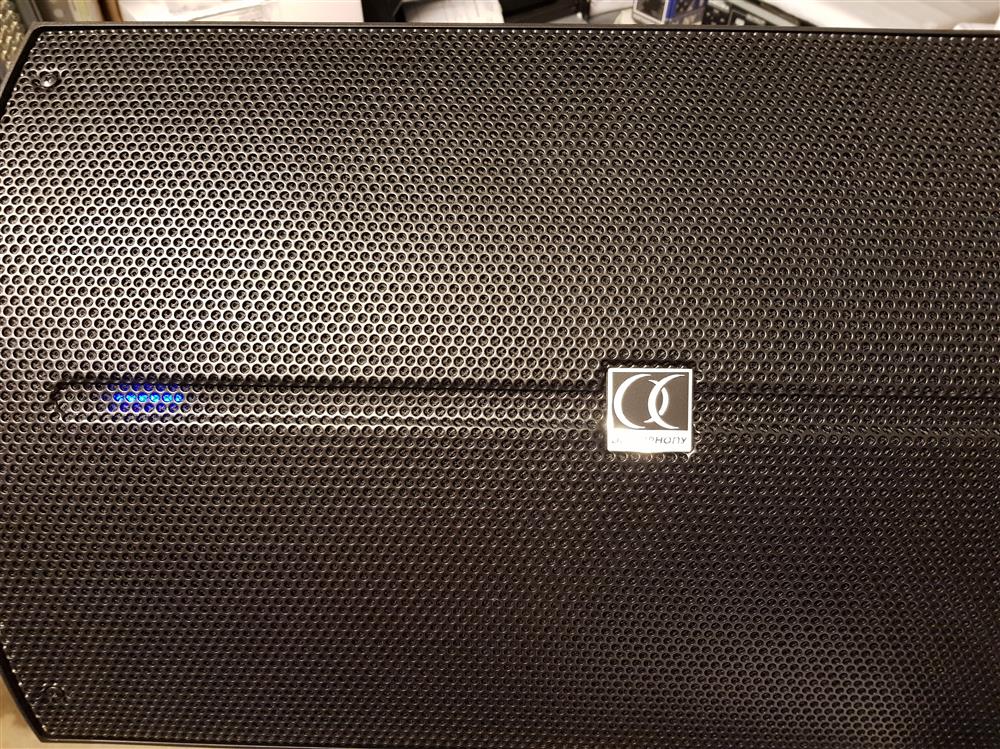

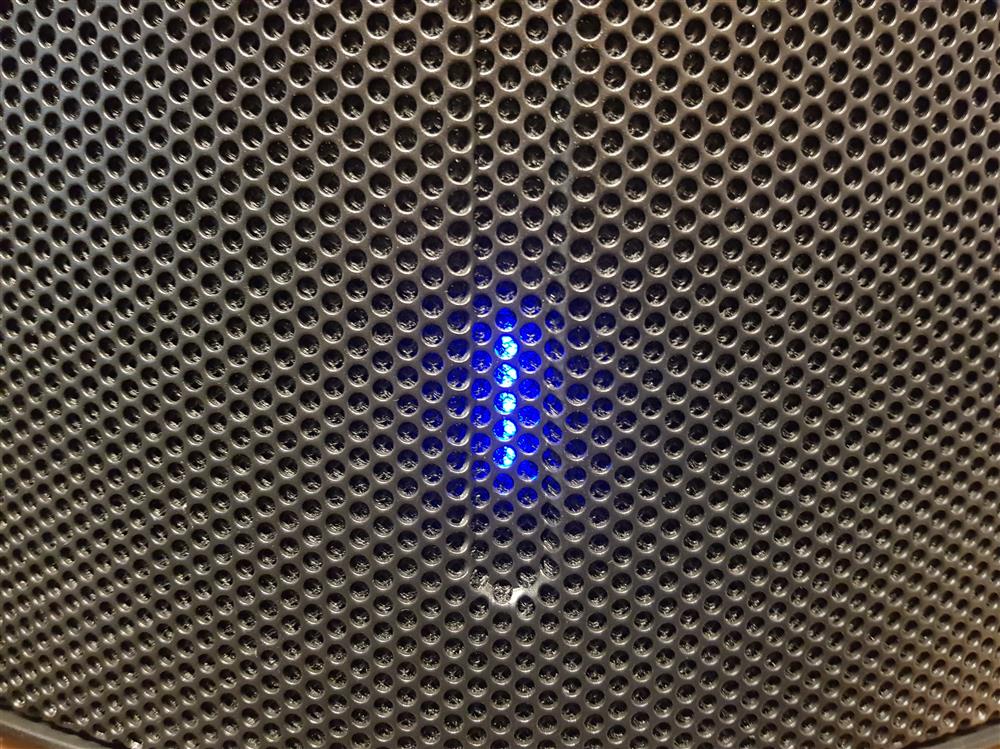

Όσον αφορά το led ένδειξης λειτουργίας του ATOM 12A είναι τοποθετημένο στο μπροστινό τμήμα του ηχείου πίσω από τη σίτα προστασίας.

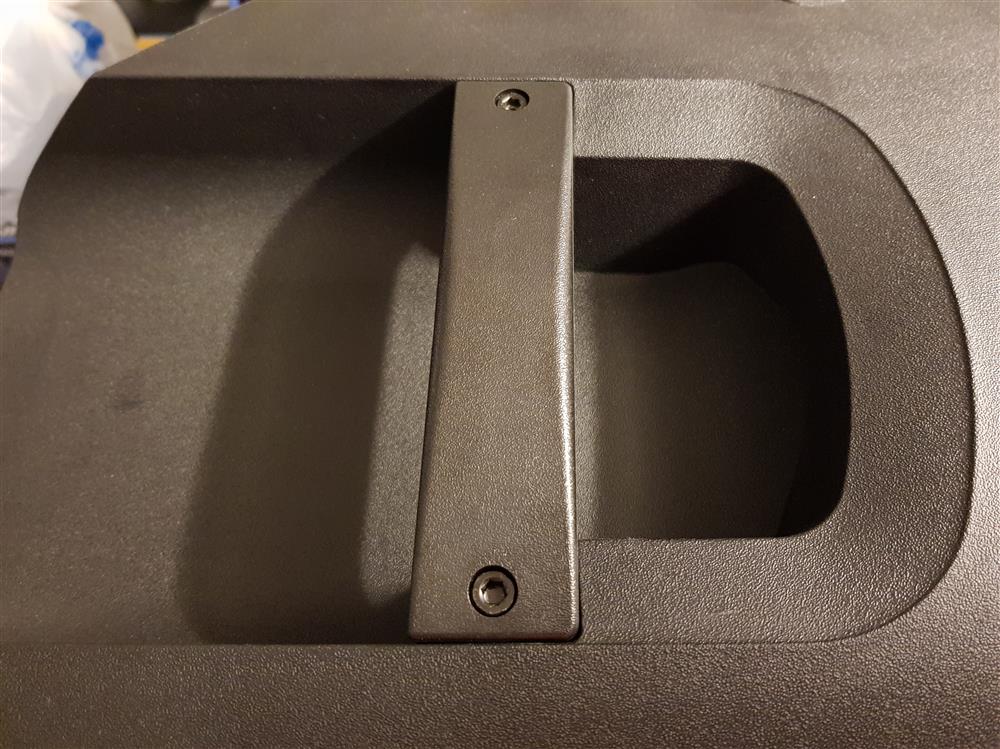

Η άνετη και ασφαλής μεταφορά χαρακτηρίζει τα ηχεία της Audiophony, όπου η Γαλλική εταιρία και στην περίπτωση των ενεργών ηχείων της σειράς ATOM έχει σχεδιάσει ανθεκτικές λαβές χειρός στην άνω επιφάνειά τους.

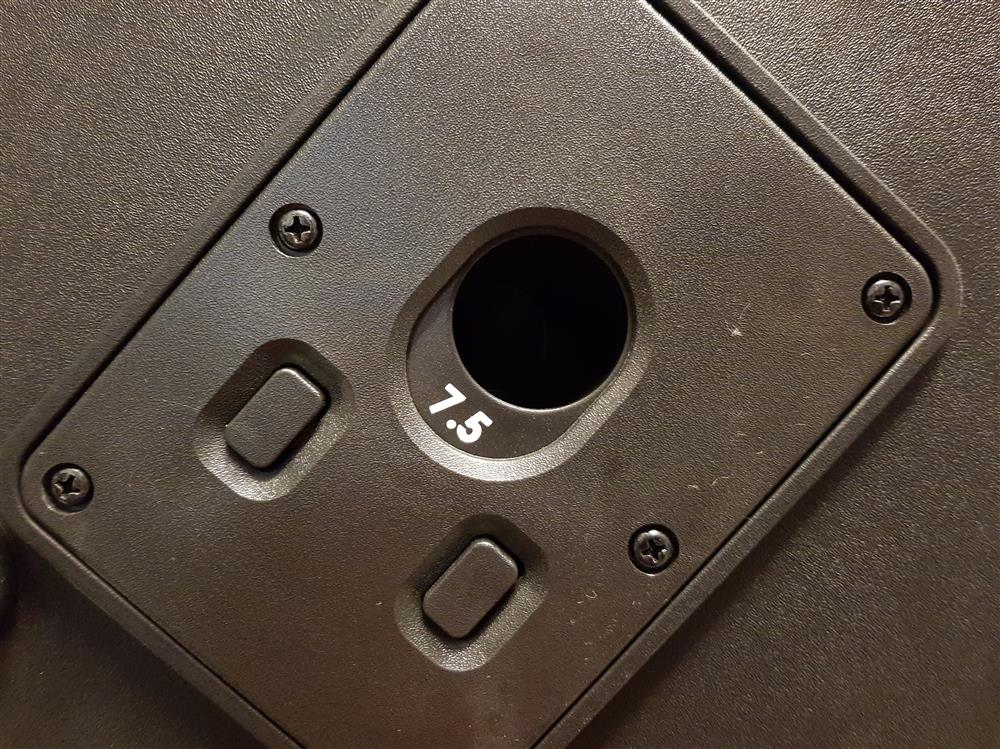

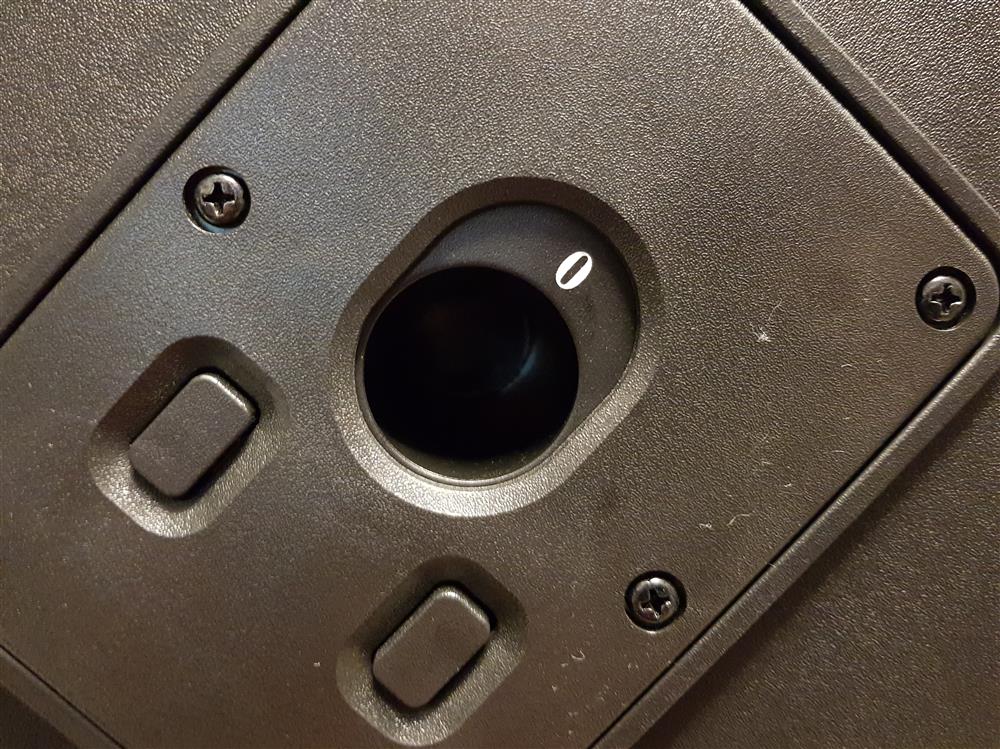

Το ενεργό ηχείο ATOM 12A της Audiophony φέρει pole mount 35mm για τοποθέτηση σε επιδαπέδια βάση ηχείου. Αυτό όμως που αξίζει να σημειωθεί είναι ότι ταυτόχρονα υπάρχει δυνατότητα κλίσης 7,5 μοιρών προς τα κάτω για πιο σωστή και ομοιογενή κάλυψη.

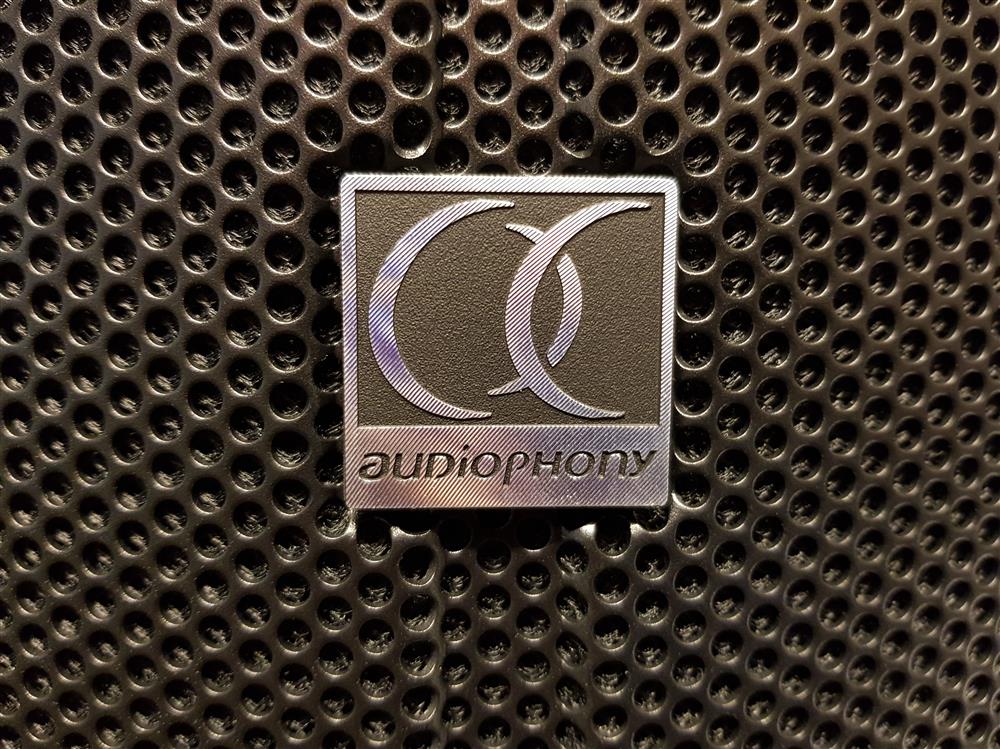

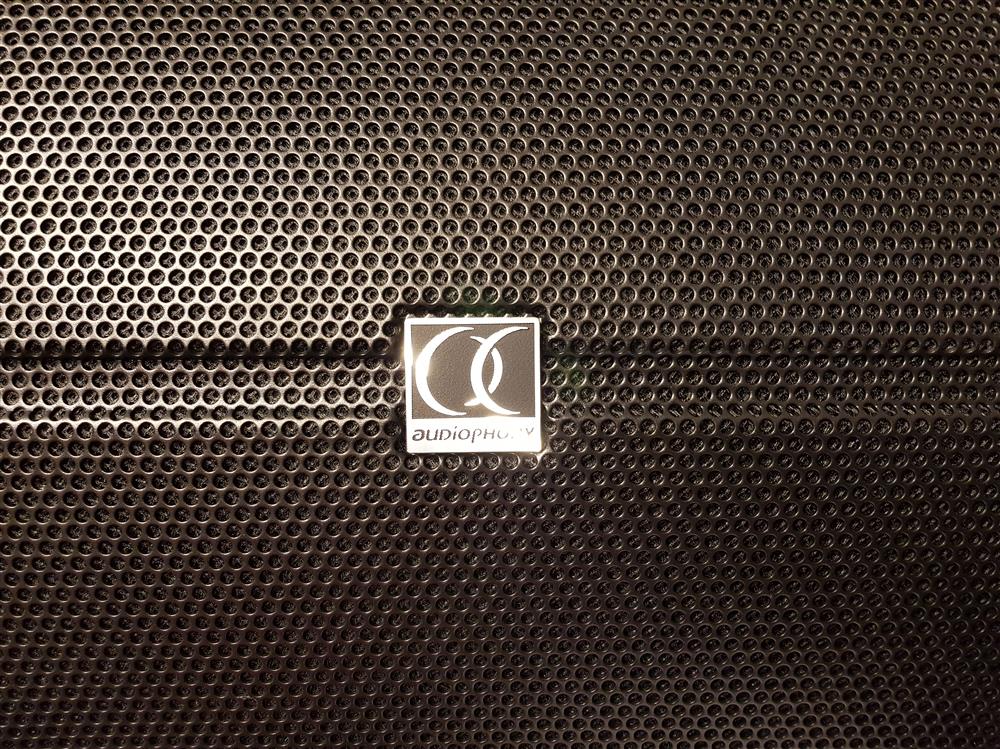

Η αισθητική και το design του ATOM 12A σίγουρα είναι κάτι το οποίο δεν περνά απαρατήρητο. Ο Γαλλικός οίκος Audiophony δίνει έμφαση στην κομψότητα και στην κάθε λεπτομέρεια του σχεδιασμού. Αξιοσημείωτο είναι, πως σε περίπτωση που το ενεργό ηχείο ATOM 12A τοποθετηθεί σε οριζόντια θέση Monitor, υπάρχει η δυνατότητα αλλαγής του προσανατολισμού του λογοτύπου για να φαίνεται ορθά.

Ακολουθούν παρατηρήσεις, σχόλια και φωτογραφίες από το εσωτερικό του αυτοενισχυόμενου ηχείου ATOM 12A της Audiophony, υπό το βλέμμα και την εμπειρία των τεχνικών του djshop.

Η Γαλλική κατασκευάστρια εταιρία έχει συμπεριλάβει 2 πλακέτες στην κατασκευή του ενεργού ηχείου ATOM12A. Πρόκειται για μια πλακέτα εισόδων - προενισχυτή και μια πλακέτα τροφοδοσίας και ενισχυτών. Και οι δυο αυτές πλακέτες είναι τοποθετημένες σε ξεχωριστό κουτί για μεγαλύτερη προστασία- ιδιαίτερα από τις άμεσες δονήσεις που προκαλούνται από το μεγάφωνο.

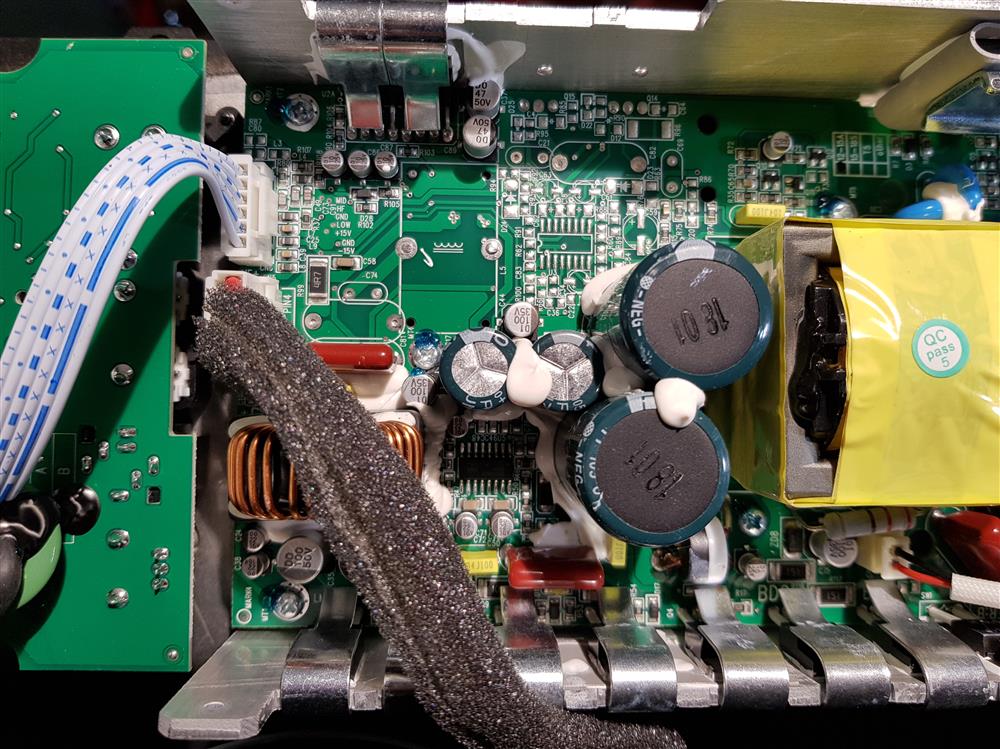

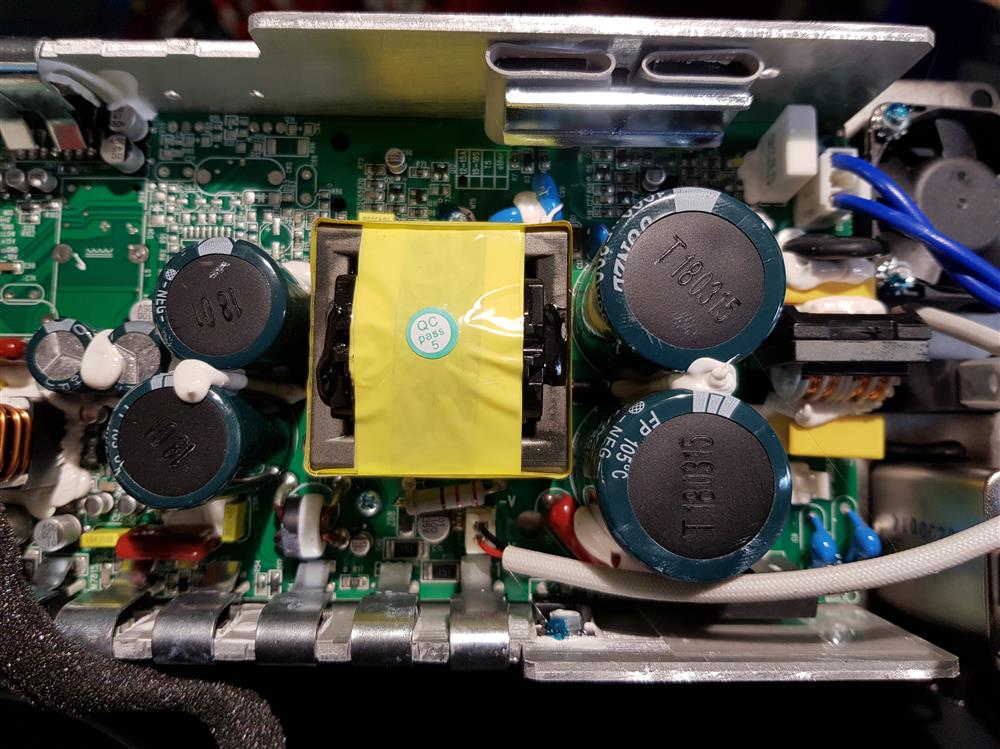

Η πλακέτα τροφοδοσίας και ενισχυτών που περιλαμβάνεται στο ηχείο ATOM 12A είναι μιας καλής ποιότητας πλακέτα. Όπως μπορεί κανείς να διακρίνει και στις ακόλουθες φωτογραφίες από το εσωτερικό του ΑΤΟΜ 12Α τα υλικά είναι κολλημένα με κόλλα για την αποφυγή αποκολλήσεων ή διακοπών από τις δονήσεις του μεγαφώνου.

Εικόνα που περιέχει ηλεκτρονικές συσκευές, κύκλωμα

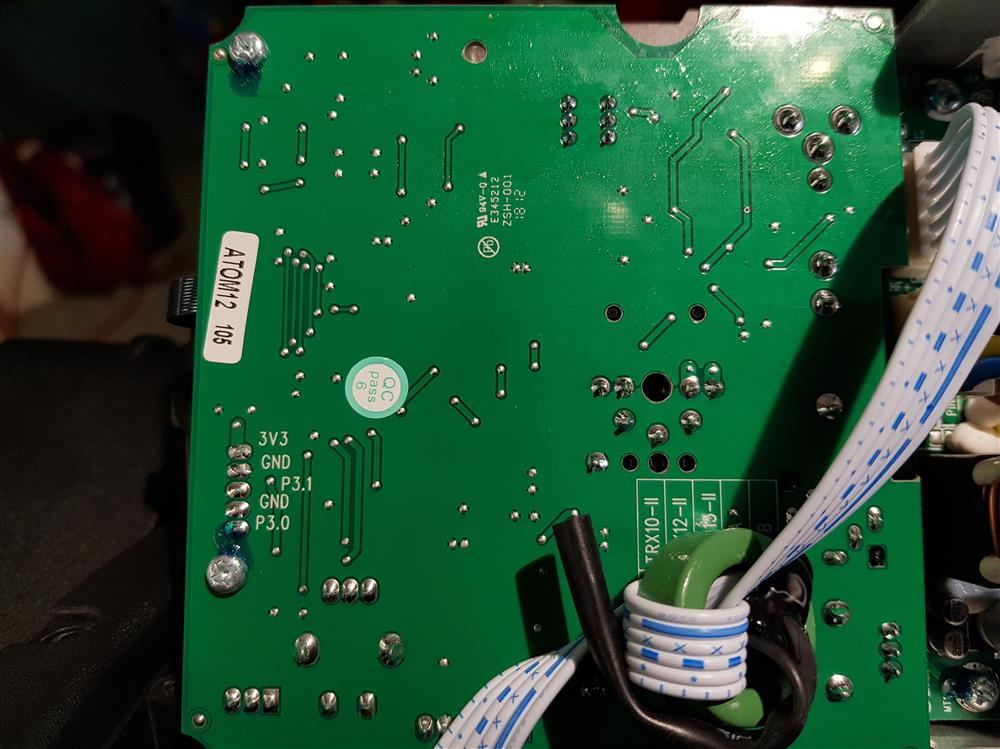

Ακολουθεί εικονική απεικόνιση της πλακέτας εισόδων dsp & προενίσχυσης.

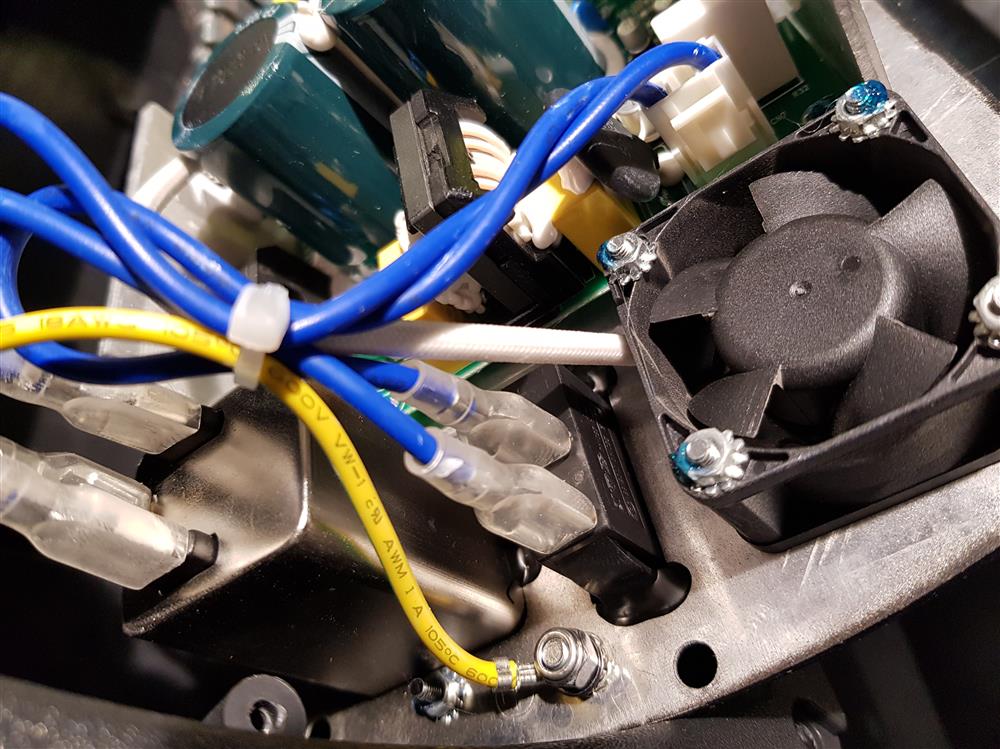

Εσωτερικά στο ηχείο είναι τοποθετημένο ένα μικρό ανεμιστηράκι ψύξης, το οποίο ενεργοποιείται σε περίπτωση ανόδου θερμοκρασίας στο εσωτερικό του ηχείου. Επιπλέον έχει χρησιμοποιηθεί φίλτρο ρεύματος στην τροφοδοσία με σκοπό τη μείωση παρασίτων από την γραμμή τροφοδοσίας του δικτύου.

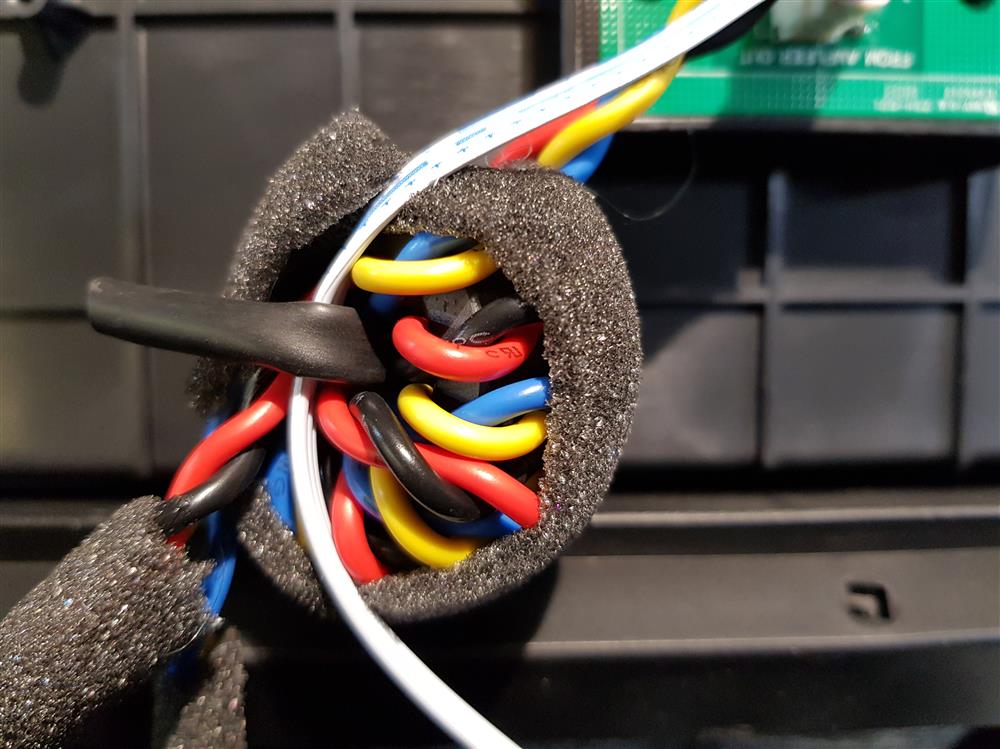

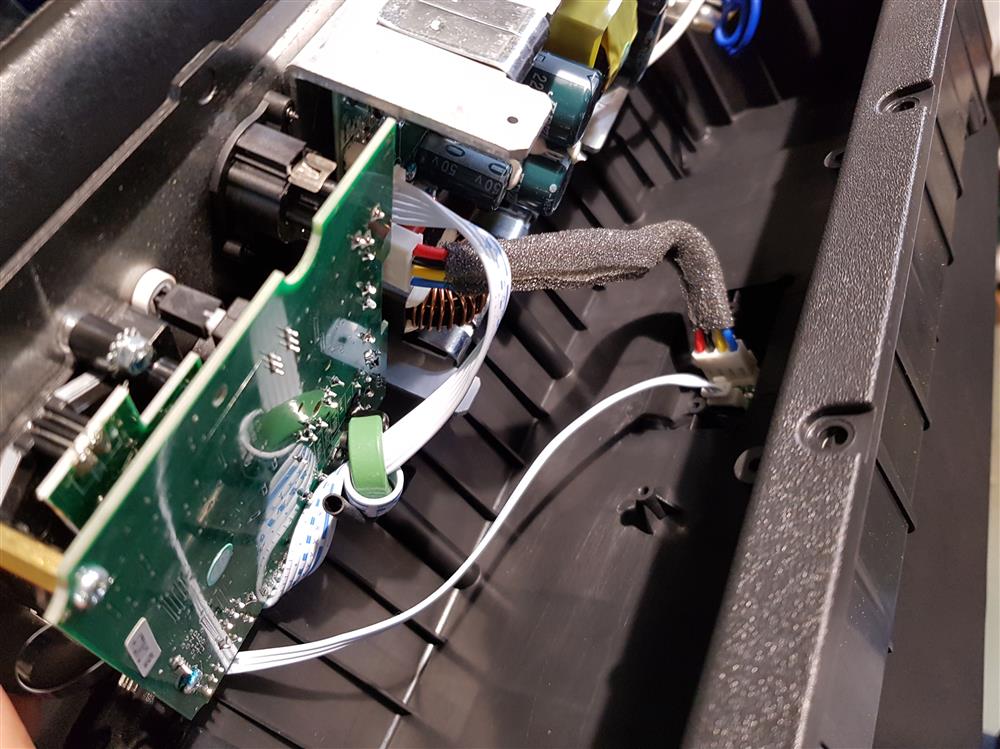

Προσεγμένη τοποθέτηση έχει γίνει και στα καλώδια στο εσωτερικό του ενεργού ηχείου της Audiophony. Όπως φαίνεται και στην ακόλουθη εικόνα, τα καλώδια στο μεγαλύτερο μέρος τους είναι καλυμμένα με ειδικό αφρώδες υλικό, έτσι ώστε να μην συντονίζουν με τις δονήσεις δημιουργώντας παράσιτα ή παραμορφώσεις.

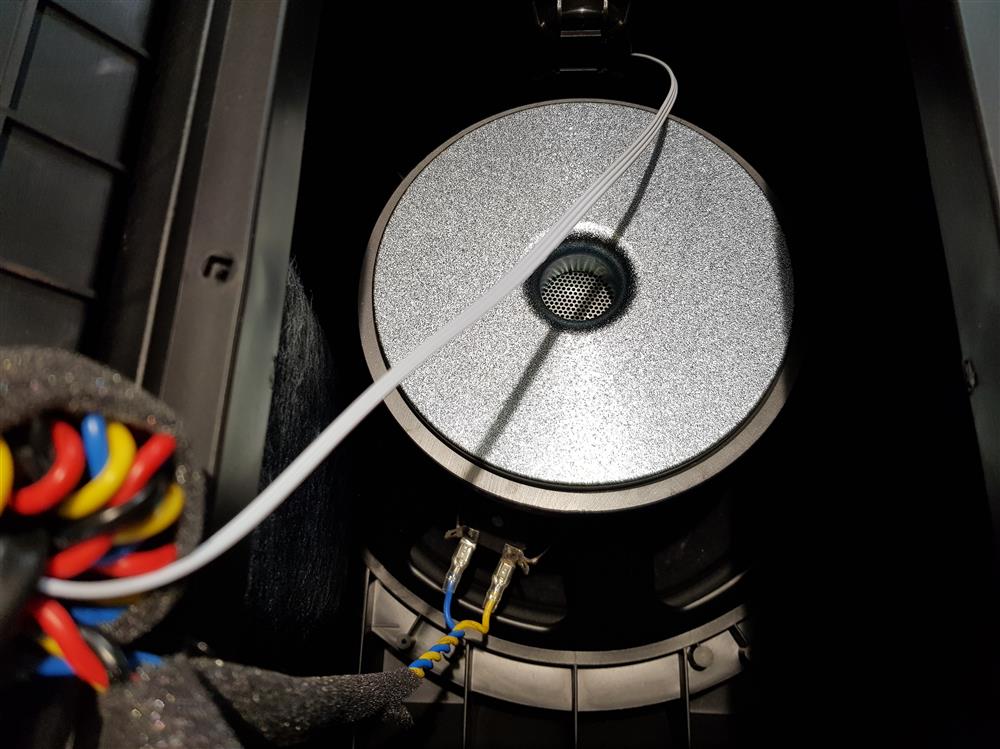

Ακολουθεί εικονική αποτύπωση του μεγαφώνου woofer που έχει χρησιμοποιηθεί στην κατασκευή του ATOM12A. Οι τεχνικοί στο djshop το μέτρησαν

και τα Watt του είναι πραγματικά 350W Rms (Lf), 50W Rms (Hf).

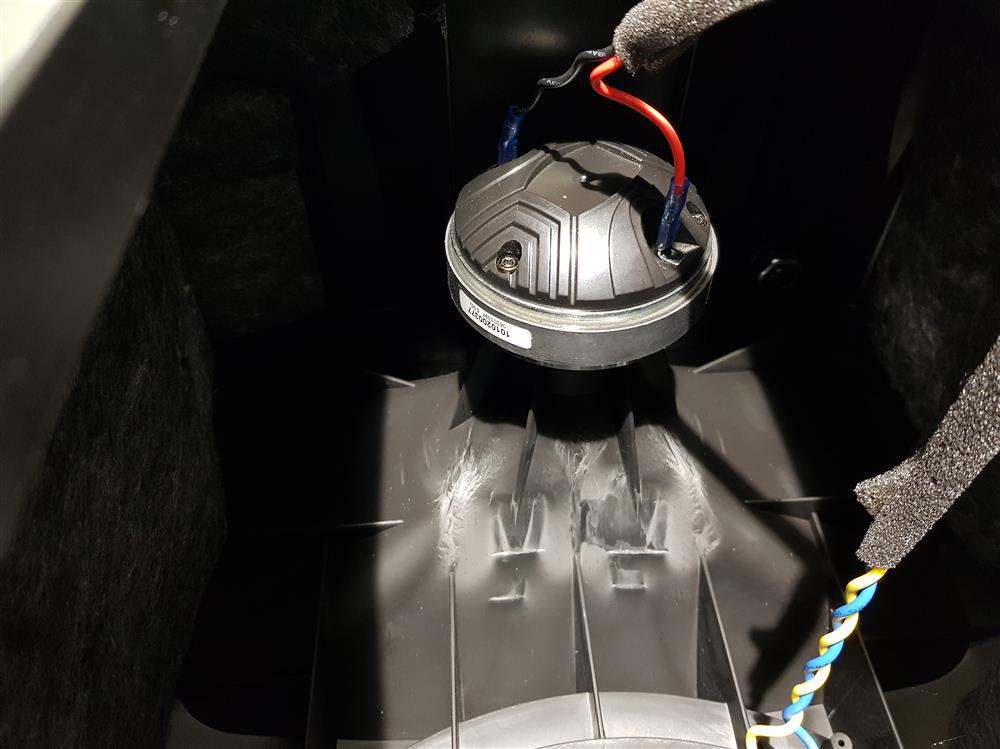

Το driver τοποθετημένο στο χωνί.

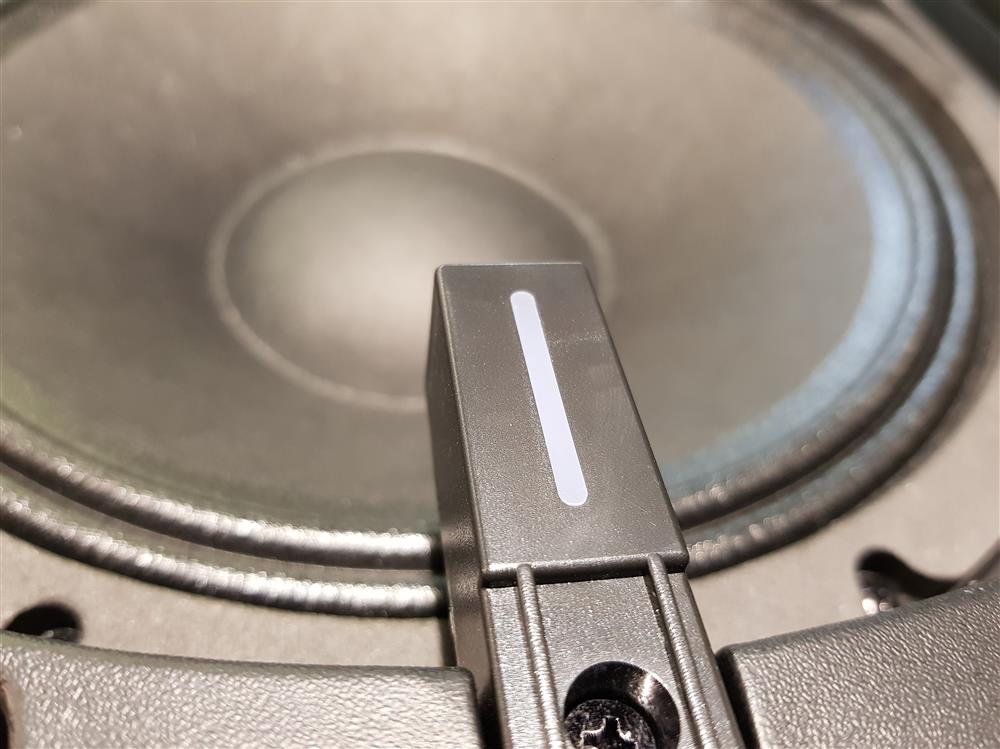

Το ενδεικτικό led λειτουργίας χωρίς τον ακουστικό αφρό και την σίτα του ηχείου.

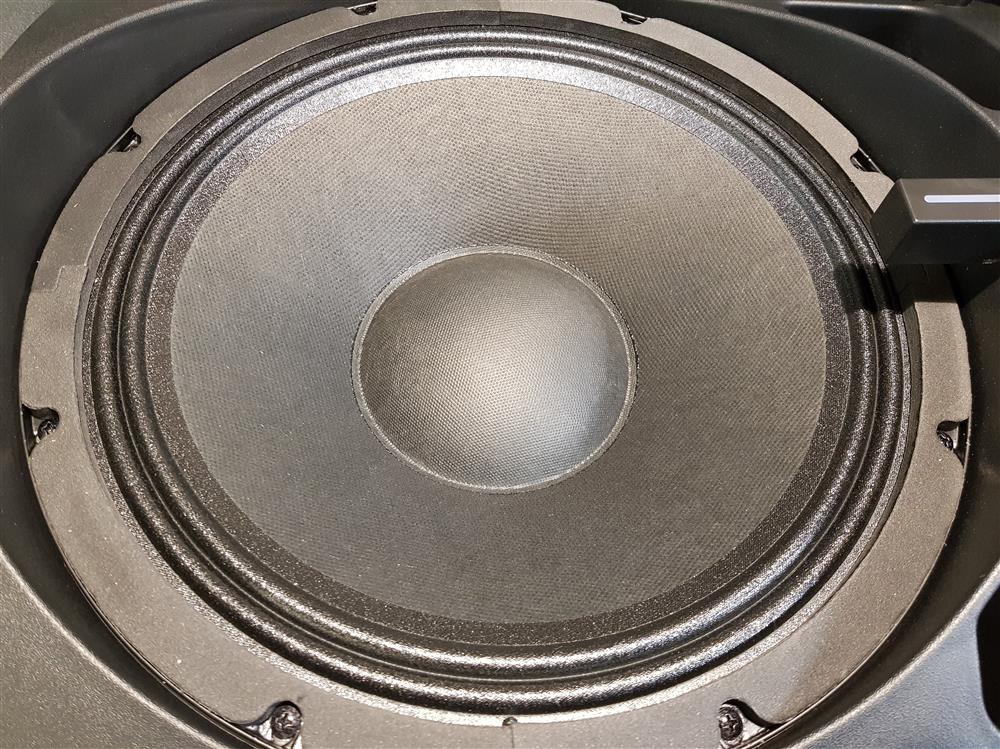

Το woofer χωρίς την σίτα τοποθετημένο στην στιβαρή πλαστική καμπίνα.

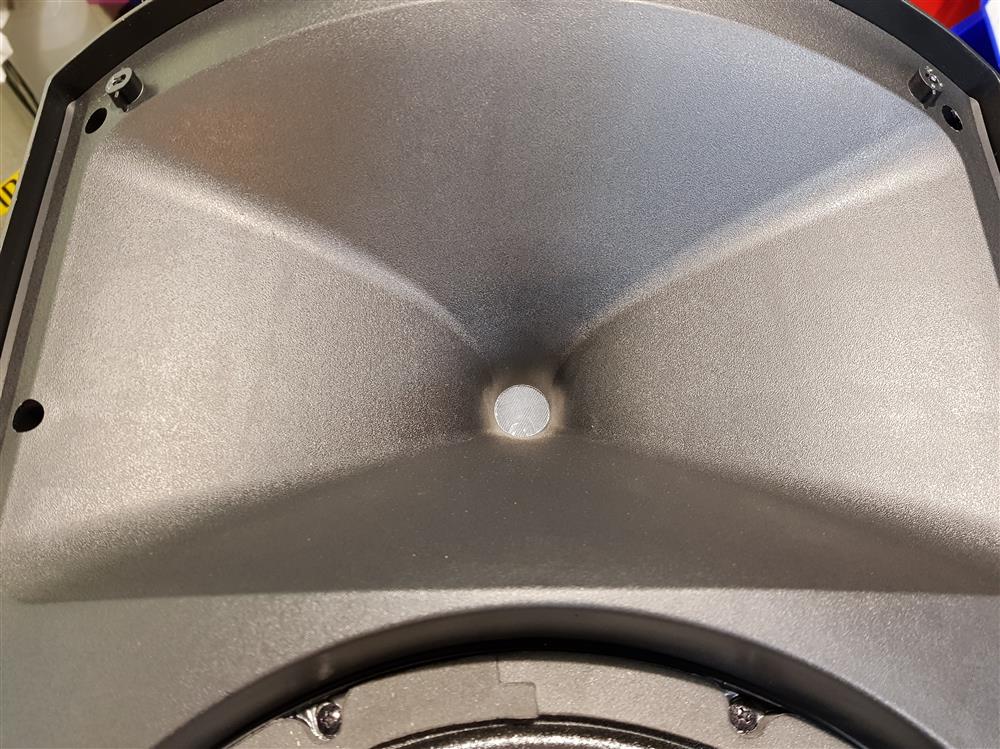

Το χωνί για την διασπορά των μεσαιο-υψηλών συχνοτήτων.

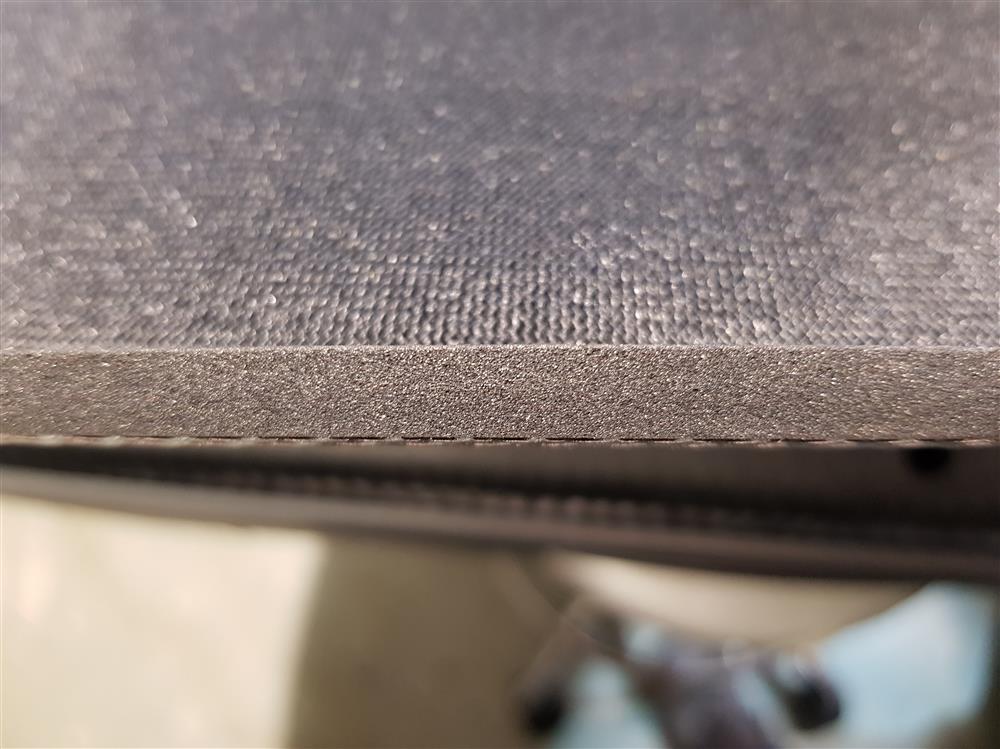

Όπως μπορείτε να διακρίνετε η σίτα του Audiophony Atom12a περιλαμβάνει ειδικό ακουστικό αφρό για την αποτροπή εισόδου νερού και σκόνης.

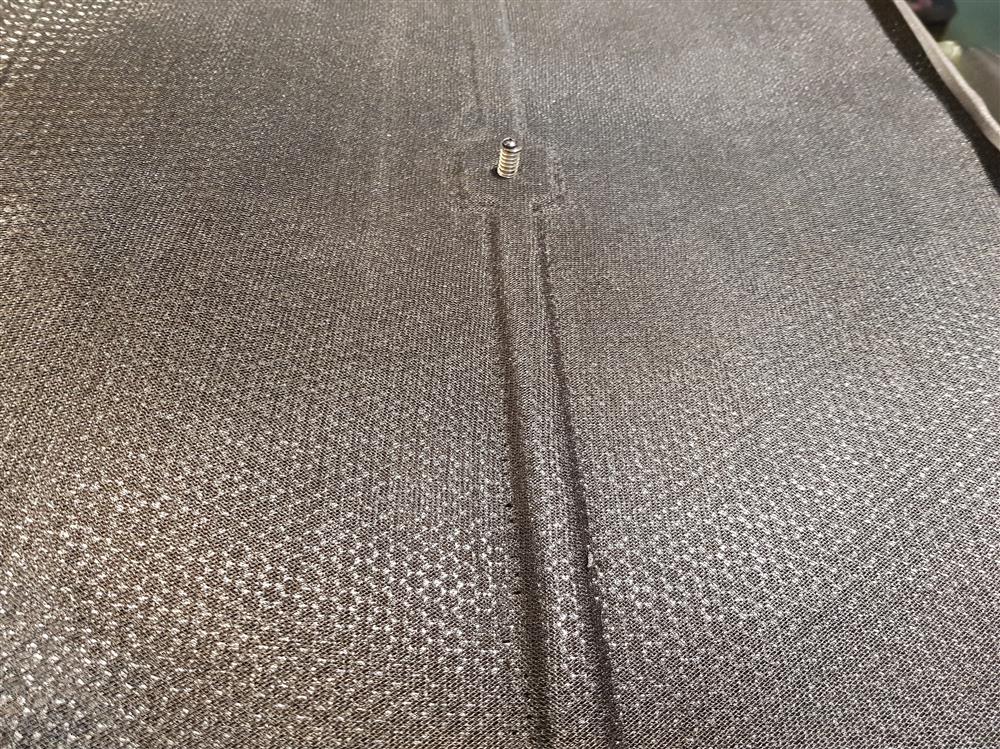

Ο αφρός στη σίτα φτάνει μέχρι και τα άκρα για αποφυγή των τριγμών.

Μετρήσεις

Απόκριση συχνοτήτων σε διάφορες επιλογές λειτουργίας.

Σύγκριση απόκρισης συχνοτήτων στα διάφορα modes λειτουργίας

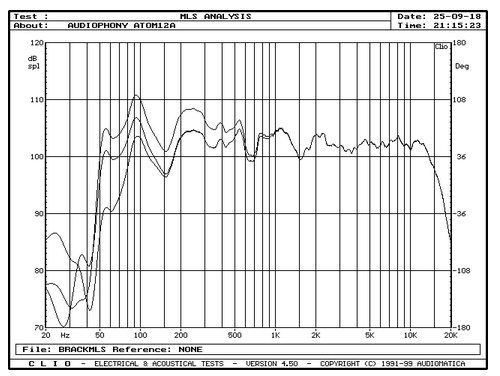

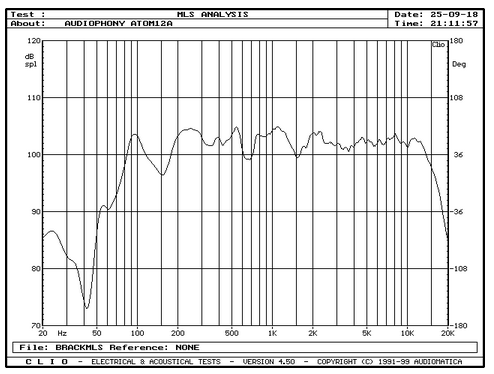

Απόκριση συχνοτήτων σε τρόπο λειτουργίας BRACKET.

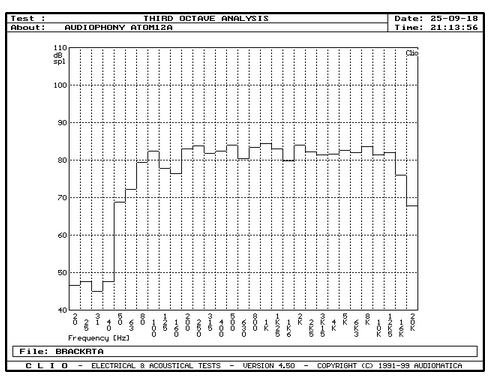

Απόκριση συχνοτήτων 1/3 octave RTA τρόπο λειτουργίας BRACKET

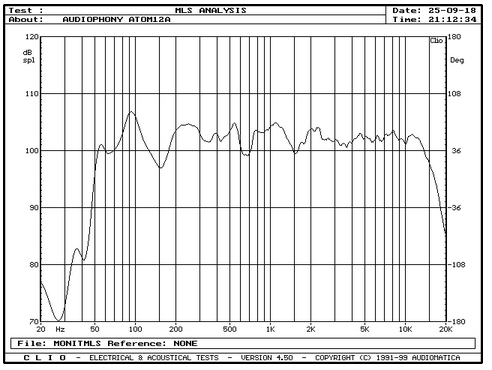

Απόκριση συχνότητας σε τρόπο λειτουργίας monitor

Απόκριση συχνοτήτων 1/3 octave RTA MONITOR

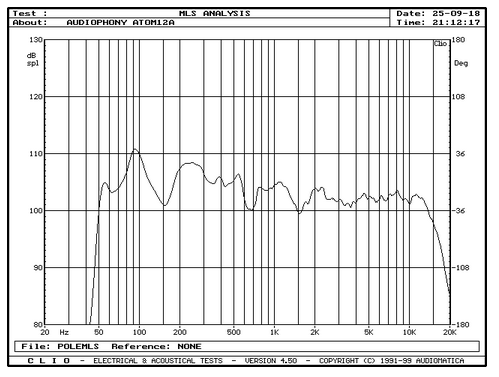

Απόκριση συχνότητας σε τρόπο λειτουργίας POLE

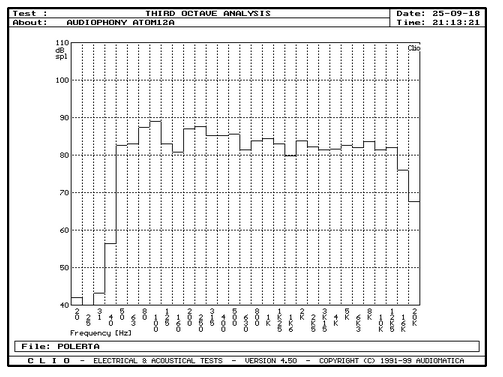

Απόκριση συχνοτήτων 1/3 octave RTA POLE

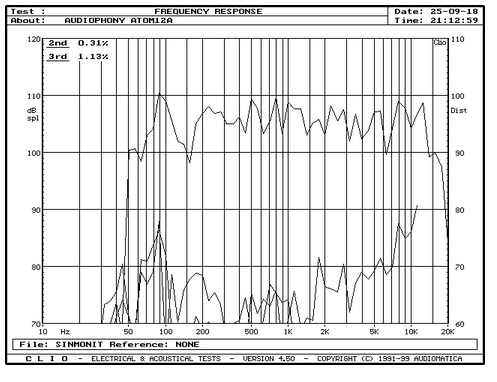

Μέτρηση παραμόρφωσης με μέθοδο sinusoidal.

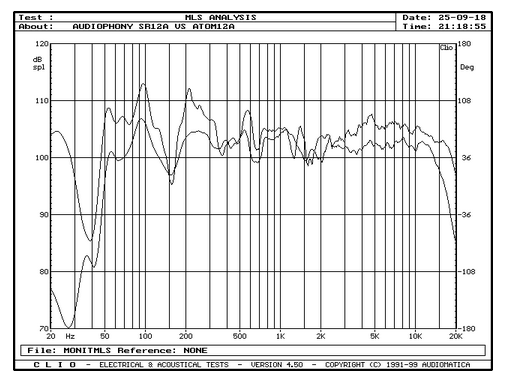

Τέλος, ακολουθεί μια συγκριτική μέτρηση απόκρισης συχνότητας μεταξύ των ενεργών ηχείων ATOM 12A και SR12A του Γαλλικού Οίκου Audiophony.

Η συγκεκριμένη μέτρηση πραγματοποιήθηκε έπειτα από δικό σας αίτημα, δεδομένου ότι το SR12A αποτελεί ένα best seller και ένα ηχείο εγγύηση στις ηχητικές εγκαταστάσεις και θέλατε ένα συγκριτικό με το νεότερο ATOM12A. Όπως μπορείτε να διακρίνεται και εσείς από τις μετρήσεις του συγκεκριμένου συγκριτικού το Atom12a αποτελεί ένα εξελιγμένο μοντέλο ενεργού ηχείου με περισσότερες δυνατότητες και επίσης με εγγυήσεις για αξιόπιστο ηχητικό αποτέλεσμα σε όποια ηχητική εγκατάσταση κι αν χρησιμοποιηθεί.
