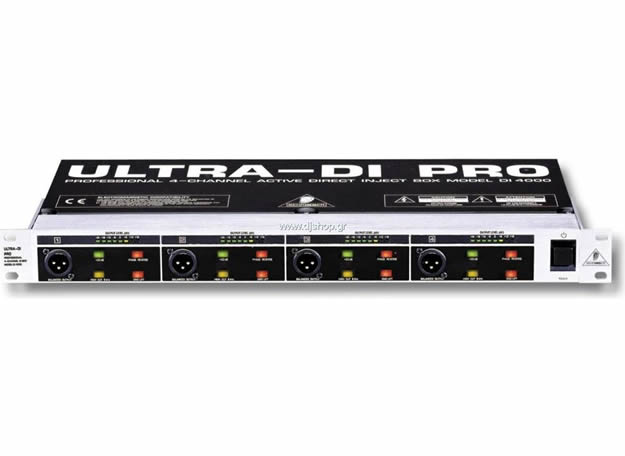

Ενεργό DI BOX Behringer ULTRA-DI PRO

Συχνά θα έχετε ακούσει ή θα έχετε διαβάσει πως για τον καλύτερο τρόπο σύνδεσης μουσικών οργάνων σε ένα σύστημα PA συνιστάται η χρήση DI box. Και με μια πρώτη ματιά δεν είναι ευκολοκατανόητο γιατί ένα μουσικό όργανο θα πρέπει να συνδεθεί σε ένα DI BOX προκειμένου να αλλάξει το σήμα του σε ένα σήμα χαμηλότερης ωμικής αντίστασης (Mic level) και αυτό να περάσει μέσα από μια κονσόλα για να καταλήξει τελικά σε ένα σήμα line-level! Θα μπορούσε κανείς να εικάσει πως τα πράγματα θα ήταν πολύ πιο εύκολα αν απλά το line-level σήμα θα μπορούσε απλά να εισέρθει σε ένα κανάλι, από το να πρέπει να εισέρθει σε μια είσοδο mic input.

Θα προσπαθήσουμε λοιπόν να σας εξηγήσουμε τι είναι το di box, ποιες οι λειτουργίες του και ποια η αρχή λειτουργίας του, ώστε να μπορέσετε να διαπιστώσετε την αναγκαιότητα της χρήσης του και σε ποιές περιπτώσεις αποτελεί την καλύτερη λύση!

Τα DI BOXES ανήκουν στη κατηγορία των περιφερειακών μηχανημάτων ήχου, στην οποία ανήκουν και άλλες συσκευές όπως τα equalizers, τα multi effects, προενισχυτές μικροφώνων, crompressors /limiters/ expanders κ.α. Τα Direct boxes συνήθως αναφέρονται ως “DI” boxes. Η ονομασία τους σχετίζεται με τον όρο «Direct Injection», καθώς ο κύριος σκοπός τους είναι η μετατροπή ενός unbalanced ή υψηλής αντίστασης σήματος σε άλλη συμβατή μορφή προκειμένου να συνδεθεί απευθείας στην είσοδο μια κονσόλας, για τη προσαρμογή του σήματος και μετατροπή αυτού για δυνατότητα μεταφοράς του σήματος σε μεγάλες αποστάσεις.

DI BOX – Οι βασικές του λειτουργίες

Οι λειτουργίες ενός DI BOX είναι οι ακόλουθες:

• Μετατρέπει ένα σήμα υψηλής ωμικής αντίστασης σε σήμα χαμηλής ωμικής αντίστασης. Παρόλα αυτά, όμως, θα μπορούσε να δεχτεί και ένα σήμα χαμηλής ωμικής αντίστασης από έναν προενισχυτή, ένα keyboard, μαγνήτες οργάνων ή κάποια άλλη ηλεκτρονική συσκευή.
• Μετατρέπει ένα unbalanced σήμα σε balanced σήμα.
• Μπορεί να μειώσει ένα ισχυρό σήμα οργάνου ή ισχυρό Line level σήμα (ακόμα και σήμα ηχείου σε κάποιες περιπτώσεις) στο επίπεδο σήματος ήχου ενός μικροφώνου και να είναι κατάλληλο πλέον να συνδεθεί με τη θύρα εισόδου για μικρόφωνα μιας κονσόλας ήχου.
• Μπορεί να απομονώσει τον ηλεκτρονικό εξοπλισμό της σκηνής από την κονσόλα ήχου, το οποίο βοηθά στην εξάλειψη των παρεμβολών και θορύβων, οι οποίοι προέρχονται από την ηλεκτρική αλληλεπίδραση των συσκευών και από βρόγχους (ground loops).

Το di box είναι μια συσκευή με πολλαπλές εφαρμογές, αφού μπορεί να χρησιμοποιηθεί σε studio ηχογράφησης, live events, μόνιμες εγκαταστάσεις, mobile DJs, pa συστήματα κ.α. Χρησιμοποιούνται συνήθως για τη σύνδεση ηλεκτρικής κιθάρας ή μπάσων και γενικότερα ηλεκτρικών μουσικών οργάνων στην είσοδο μικροφώνου μιας κονσόλας ήχου.

DI BOX - Κατηγορίες

Τα DI BOXES χωρίζονται σε 2 κατηγορίες, τα παθητικά και τα ενεργά.

Παθητικά DI BOXES

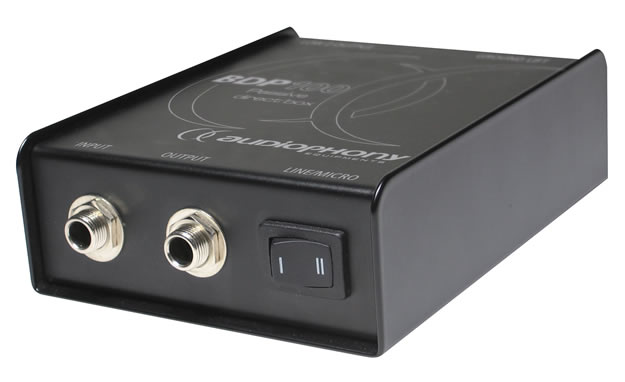

Παθητικό DI BOX Audiophony BDP-100

Για τη θύρα εισόδου χρησιμοποιούνται συγκεκριμένα βύσματα ήχου, τα οποία είναι συνήθως βύσματα 1/4” TS JACK unbalanced ή προαιρετικά RCA για τους φίλους DJs, ενώ συνήθως υπάρχουν και 2 σε παράλληλη σύνδεση. Αυτά τα 2 βύσματα επιτρέπουν τη σύνδεση ενός οργάνου στο DI BOX και ταυτόχρονα έχει και μια παράλληλη έξοδο. Αυτό θα ήταν χρήσιμο στην περίπτωση που έχουμε ένα setup με ηλεκτρική κιθάρα, η οποία αρχικά συνδέεται με το di box και στη συνέχεια να πάρουμε έξοδο από την παράλληλη είσοδο, ώστε να τη χρησιμοποιήσουμε για stage monitoring (ενισχυτής οργάνου) του οργάνου.

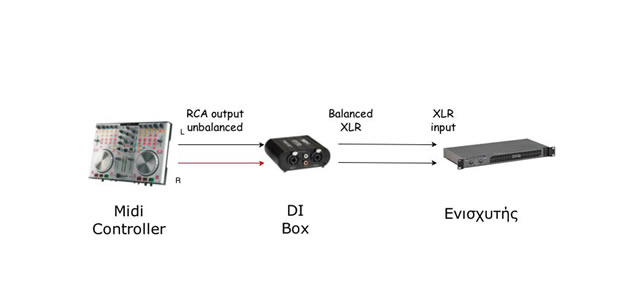

Σχεδιάγραμμα σύνδεσης midi controller με ενισχυτή ήχου μέσω παθητικού DI BOX

Αξίζει να σημειώσουμε πως υπάρχουν και κάποια παθητικά di boxes τα οποία διαθέτουν 2 ανεξάρτητους μετασχηματιστές για χρήση με stereo συσκευές.

Τα παθητικά di boxes μπορούν να απομονώσουν τους θορύβους. Επίσης ένα παθητικό di box δεν χρειάζεται μπαταρίες για να λειτουργήσει, είναι πιο εύκολο στη χρήση και εξαιρετικά αξιόπιστο, όταν βέβαια χρησιμοποιείται σύμφωνα με τις προδιαγραφές που έχει σχεδιαστεί. Υπάρχουν κάποια μοντέλα, τα οποία δεν προϋποθέτουν καμία ρύθμιση, σε αντίθεση με κάποια άλλα που διαθέτουν διακόπτη ground lift για τη αποφυγή των βρόγχων (ground loop), διακόπτη pad και ένα διακόπτη filter για το χρωματισμό του ήχου.

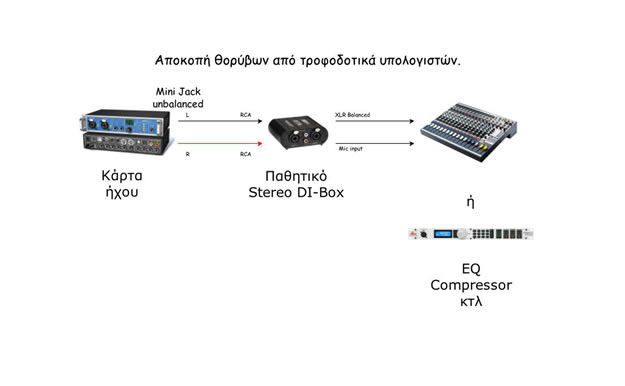

Σχεδιάγραμμα σύνδεσης κάρτας ήχου με κονσόλα ήχου ή με άλλα περιφερειακά μηχανήματα ήχου με τη χρήση παθητικού stereo DI BOX

Το κουτί του di box φέρει δυο πλευρές, μια κύρια (primary) όψη, η οποία είναι η όψη όπου βρίσκεται η είσοδος input και η δευτερεύουσα (secondary) όψη, όπου βρίσκονται οι έξοδοι –output. Συνήθως στην κύρια πλευρά του DI BOX η ωμική αντίσταση είναι σχεδόν 20 KOhms, ενώ στη δευτερεύουσα πλευρά η αντίσταση είναι συνήθως γύρω στα 150 Ohms. Αυτή η διαφορά στις δύο όψεις αποδεικνύει και τη μείωση –χάρη στο μετασχηματιστή- της ωμικής αντίστασης, η οποία τελικά φτάνει στο επίπεδο της ωμικής αντίστασης σε επίπεδο μικροφώνου (mic level).

Ενεργά DI BOXES

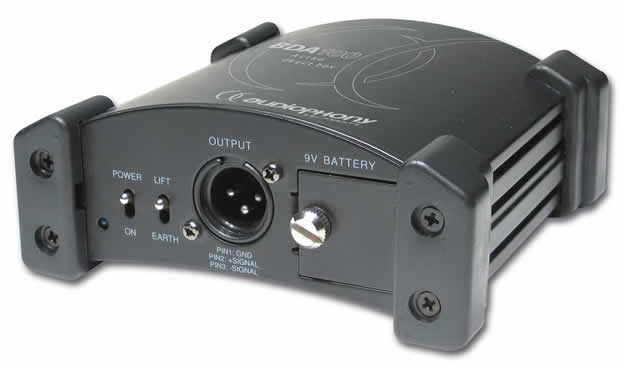

Ενεργό DI BOX Audiophony Audiophony-BDA-100

Τα ενεργά DI BOXES εμπεριέχουν έναν προενισχυτή. Τα ενεργά DI BOXES μπορούν να δώσουν επιπλέον gain, αλλά προς το παρόν είναι πιο περίπλοκα στη χρήση, από τα παθητικά. Τα ενεργά DI BOXES χρήζουν τροφοδοσίας, είτε μέσω μπαταριών, είτε μέσω εξωτερικής τροφοδοσίας, ενώ εδώ θα μπορούσαμε να αναφέρουμε πως πολλά ενεργά di boxes έχουν και την επιλογή για τροφοδοσία μέσω Phantom power.

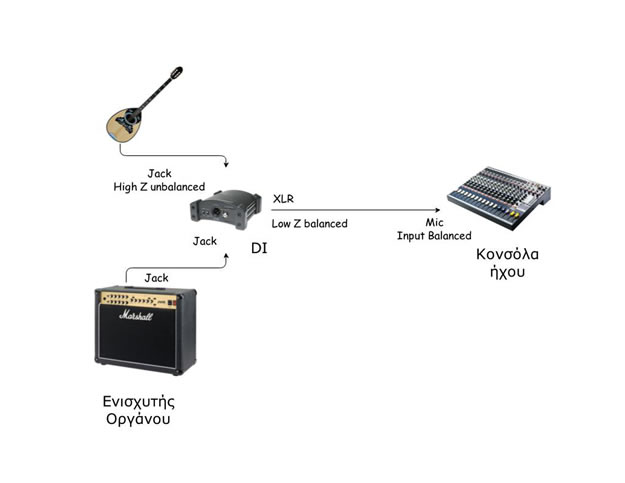

Σχεδιάγραμμα σύνδεσης μουσικού οργάνου στην κονσόλα ήχου με την ενδιάμεση χρήση ενεργού DI BOX

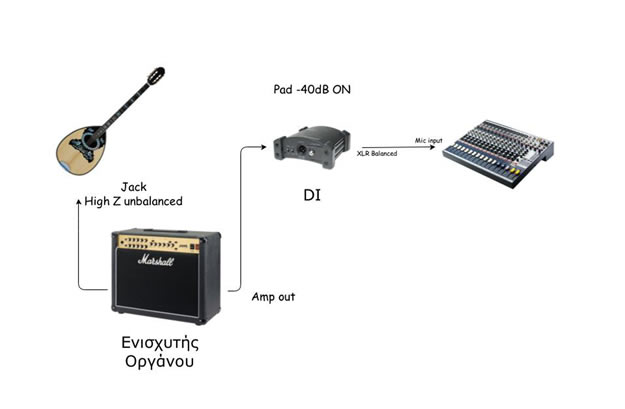

Σχεδιάγραμμα σύνδεσης μουσικού οργάνου στην κονσόλα ήχου από την έξοδο ενισχυτή οργάνου και ενδιάμεση χρήση ενεργού DI BOX

Η πλειοψηφία των ενεργών DI-BOXES διαθέτουν διακόπτες, οι οποίοι ενεργοποιούν λειτουργίες, βελτιώνοντας με αυτό τον τρόπο τη λειτουργία και τις εφαρμογές τους. Κάποιοι από αυτούς σχετίζονται με το gain, το ground lift, επιλογή τροφοδοσίας, επιλογή mono/ stereo

TIPS

• Η πιο κοινή εφαρμογή, όπου χρησιμοποιείται το DI-BOX είναι η σύνδεση ηχητικού εξοπλισμού με υψηλή ωμική αντίσταση σε είσοδο μίκτη χαμηλής αντίστασης, χρησιμοποιώντας καλώδια πολλών μέτρων. Για παράδειγμα αν θέλει κάποιος να συνδέσει την ηλεκτρική του κιθάρα σε έναν ενισχυτή οργάνου απευθείας χρησιμοποιώντας ένα καλώδιο 40 μέτρων, η χρήση των καλωδίου αυτή θα είχε σαν αποτέλεσμα να χαθεί μέρος από τις υψηλές συχνότητες και ενδεχομένως θα υπήρχαν παράσιτα και θόρυβος στον ήχο. Αν, όμως, σύνδεε την κιθάρα σε ένα DI-BOX, χρησιμοποιώντας ένα κοντό καλώδιο, θα μπορούσε να χρησιμοποιήσει στη συνέχεια ένα μικροφωνικό καλώδιο, μήκους 40 μέτρων- έως την κονσόλα ήχου, συνδέοντας ταυτόχρονα από την παράλληλη είσοδο τον ενισχυτή της κιθάρας. Σε γενικές γραμμές είναι πολύ σημαντικό να γνωρίζουμε πως γίνεται η σύνδεση περιφερειακών μηχανημάτων ήχου, προκειμένου να επιτυγχάνουμε τα αποτελέσματα που θέλουμε και με τον πιο ασφαλή τρόπο για τον ηχητικό μας εξοπλισμό.
• Με τη χρήση του DI BOX μπορεί κανείς να πετύχει την μετατροπή της unbalanced RCA εξόδου ενός μίκτη σε balanced έξοδο για να αποφύγουμε τους θορύβους, ενώ μας δίνεται και η δυνατότητα να χρησιμοποιήσουμε καλώδια πολλών μέτρων χωρίς να έχουμε απώλειες.
• Το DI-BOX είναι ένα απαραίτητο εργαλείο για κάθε επαγγελματία και ερασιτέχνη DJ, το οποίο δεν πρέπει να ξεχνά να συμπεριλαμβάνει στη βαλίτσα του σε κάθε event. Το DI-BOX μπορεί να του δώσει εναλλακτικές σύνδεσης των μηχανημάτων του ηχητικού του εξοπλισμού, διατηρώντας πάντα υψηλά το ηχητικό αποτέλεσμα.
• Για μουσικά όργανα συνιστάται η χρήση ενεργών DI BOX, διότι αυτά μπορούν να εξασφαλίσουν την καλύτερη απόδοση και ποιότητα του ήχου χωρίς απώλειες και θορύβους.
  Είναι σημαντικό να γνωρίζουμε πως το παθητικό DI BOX είναι το ιδανικό DI BOX για έναν dj, ο οποίος θέλει να συνδέσει τον dj εξοπλισμό του, αφού εκτός από την προβλεπόμενη λειτουργία του να μετατρέπει ένα unbalanced line σήμα σε RCA balanced, μπορεί να λειτουργήσει και αντίστροφα. Πιο συγκεκριμένα, ένα παθητικό DI-BOX, αν χρησιμοποιηθεί ανάποδα, μπορεί να μετατρέψει ένα σήμα RCA balanced σε σήμα unbalanced.
• Χρησιμοποιώντας μία κάρτα ήχου ή ένα dj midi controller με ενσωματωμένη κάρτα ήχου σε ένα ηχητικό σύστημα, είναι σχεδόν σίγουρο ότι θα περάσουν ενοχλητικά παράσιτα και βόμβοι από το τροφοδοτικό του υπολογιστή. Την λύση για την εξάλειψη του φαινομένου μπορεί να μας την δώσει ένα di-box όπως για παράδειγμα το Jb-Systems SDI-1.
• Το DI-BOX παρόλο που είναι μια μικρή συσκευή, αποτελεί ένα εργαλείο στα χέρια του επαγγελματία μουσικού, του καταξιωμένου DJ, αλλά και του αρχάριου DJ που πειραματίζεται και μαθαίνει. Μην το σκέφτεσαι, απόκτησε και εσύ τα DI-BOXES, που είναι κατάλληλα για σένα και δώσε λύσεις άμεσες και καθοριστικές, όσον αφορά τις συνδέσεις και τη χρήση πολύμετρων καλωδιώσεων, χωρίς να κάνεις εκπτώσεις στον ήχο. Στο DJShop θα βρείς μια μεγάλη ποικιλία από DI-BOXES σε πολύ προνομιακές τιμές και διαθεσιμότητα! Για οποιαδήποτε πληροφορία επικοινωνήστε με το τηλεφωνικό κέντρο του DJShop και ο πρώτος διαθέσιμος πωλητής θα σας εξυπηρετήσει!
